CX7170Q应用于MOCOLL摩可30W迷你氮化镓充电器
October 10, 2023

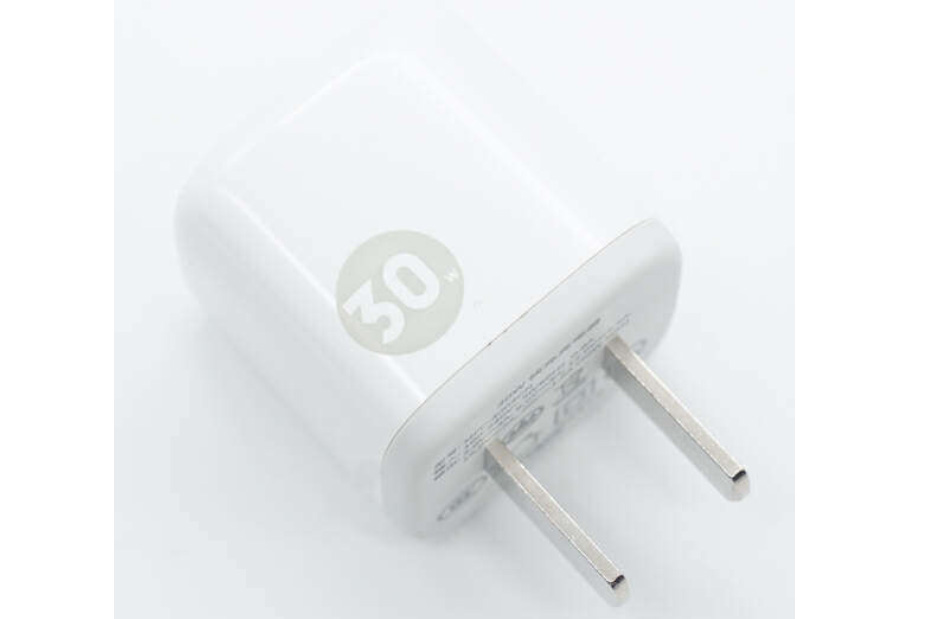

  在一款小巧的MOCOLL摩可30W氮化镓充电器上,我们可以清楚地看到主控芯片采用了CX7170Q外驱GaN芯片、同步整流控制器采用了CX7601、搭配了CX010N06同步整流MOS管等几颗元器件构成了超精简外围、高性能30W迷你氮化镓整体解决方案。输出支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位和3.3-11V3A;3.3-16V2两组PPS电压档位。且支持华为和三星手机快充,对主流手机具备了良好的快充兼容性。

  充电器参数:

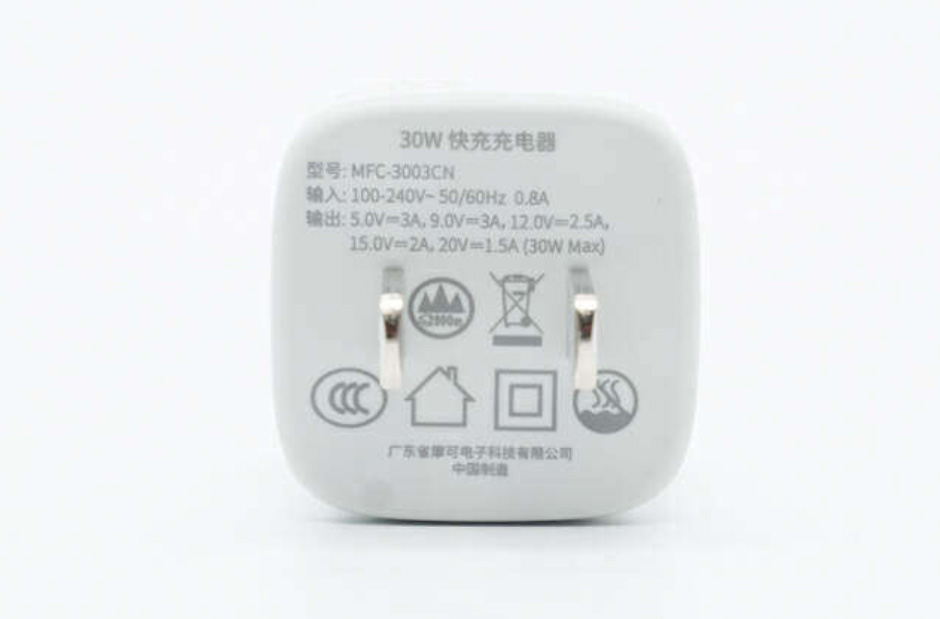

型号:MFC-3003CN

输入:100-240V~50/60Hz 0.8A

输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A

充电器通过了CCC认证。

制造商:广东省摩可电子科技有限公司

  使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

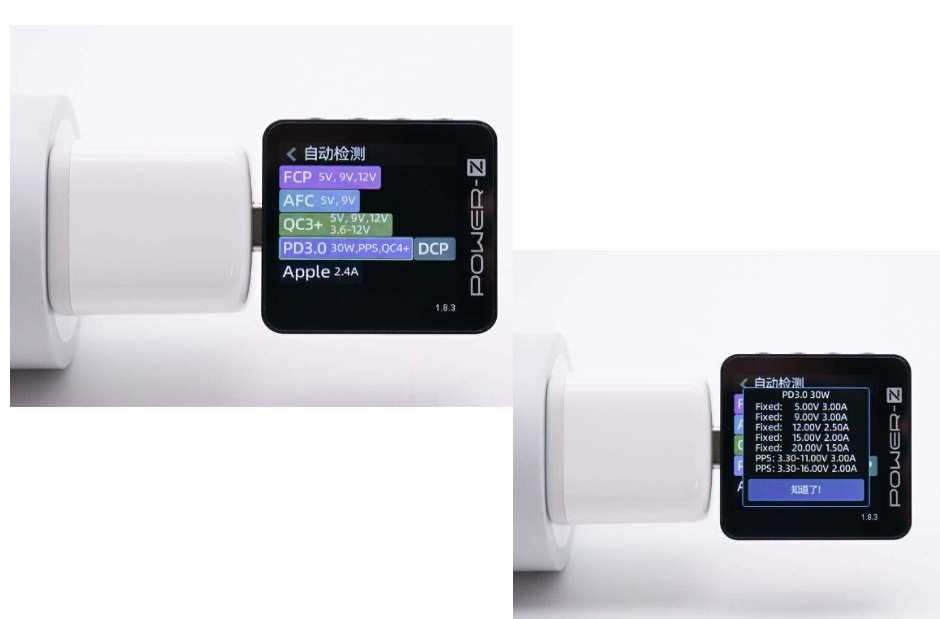

PDO报文显示数据如下:

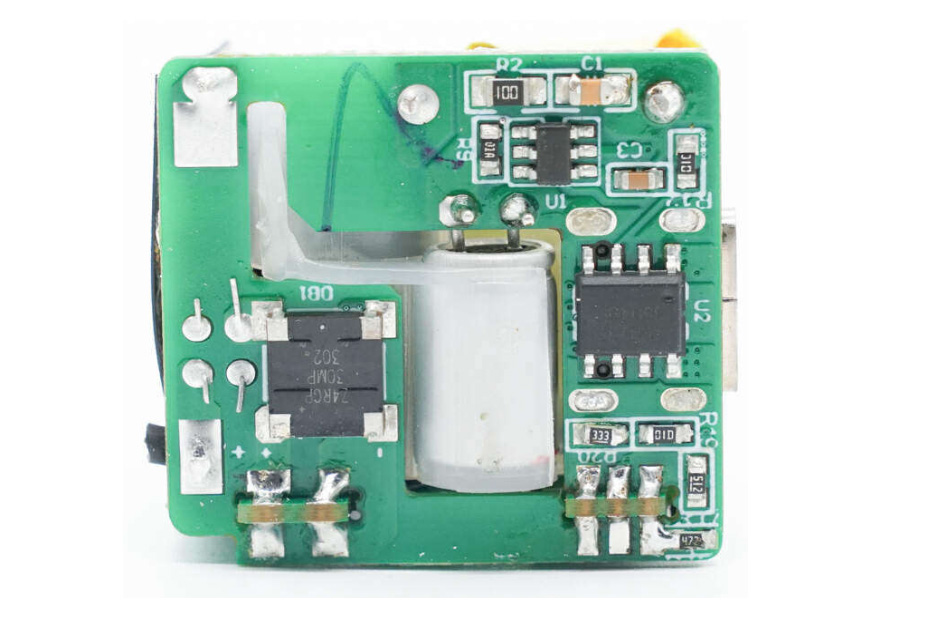

  底部小板焊接整流桥,中间镂空设计,右侧焊接同步整流控制器和协议芯片。

  垂直小板焊接氮化镓主控芯片,氮化镓开关管,反馈光耦和贴片Y电容。氮化镓开关管打白胶辅助散热。

通过对PCBA模块的观察,摩可这款30W氮化镓充电器采用QR开关电源架构,同步整流,宽电压输出。输出电压由协议芯片根据负载需求通过光耦调节,

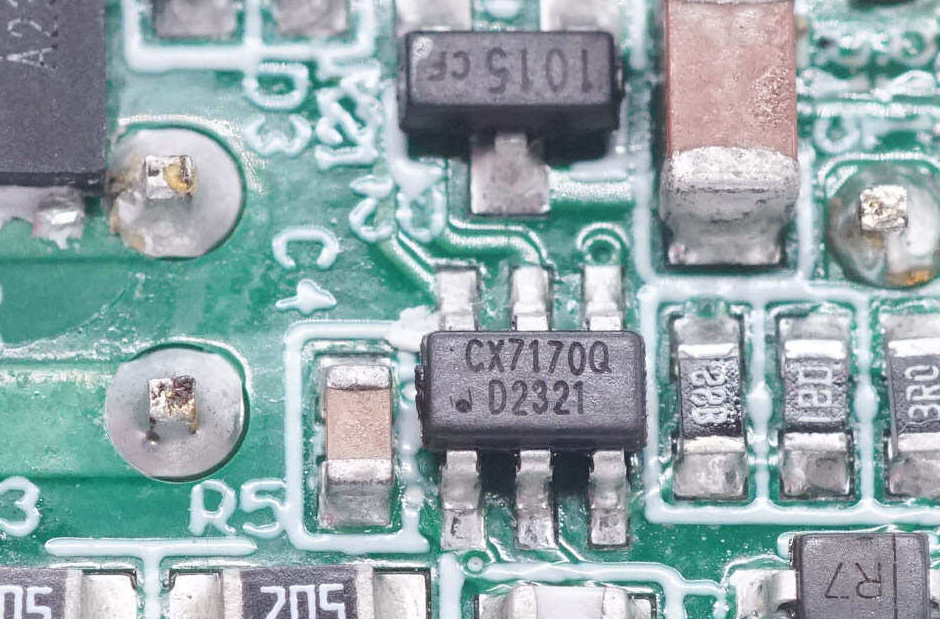

  小板另一面焊接氮化镓主控芯片及氮化镓开关管,氮化镓主控芯片采用CX7170Q,是一颗直驱增强型氮化镓器件的PWM控制器,芯片工作在准谐振模式,最高工作频率为200kHz。轻载时突发模式运行,降低损耗,提高效率。芯片内置6V 增强型氮化镓驱动器,能够直接驱动增强型氮化镓器件。

  CX71710Q内部集成了全面的保护功能,包括供电欠压保护,供电过压保护,输入欠压保护,输入过压保护,输出过压保护,反馈引脚开路和短路保护,同步整流管短路保护,电流取样电阻开路和短路保护。芯片采用SOT23-6封装,适用于PD快充和开关电源使用。

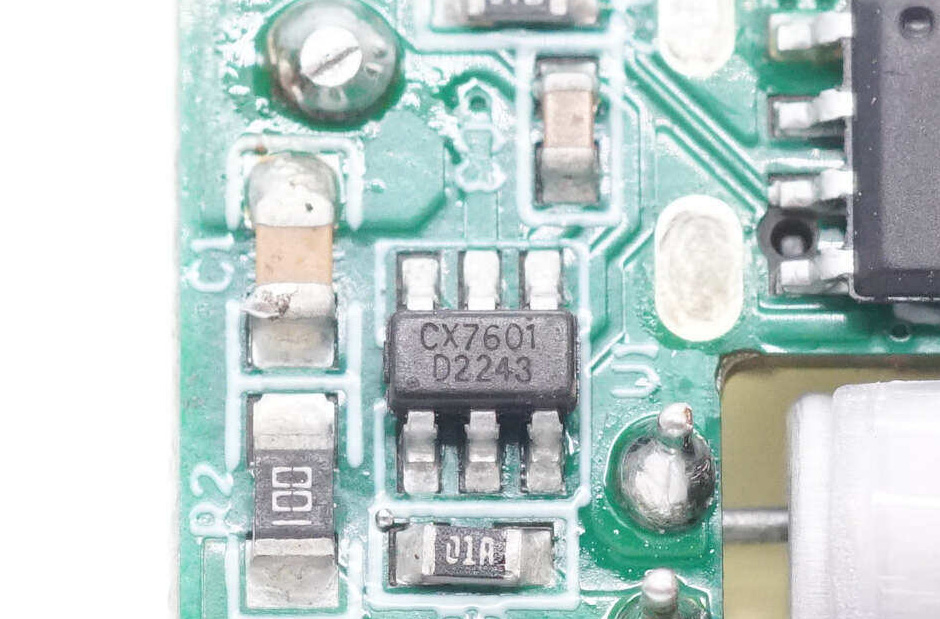

  同步整流控制器采用CX7601,是一颗高性能同步整流控制器,支持CCM/QR/DCM工作模式,支持150kHz开关频率。CX7601内置带电压钳位的图腾柱驱动器,可直接驱动外置同步整流管,输出峰值电流1A,可确保快速开通和关闭外置同步整流管。芯片采用SOT23-6封装,外围元件极简。

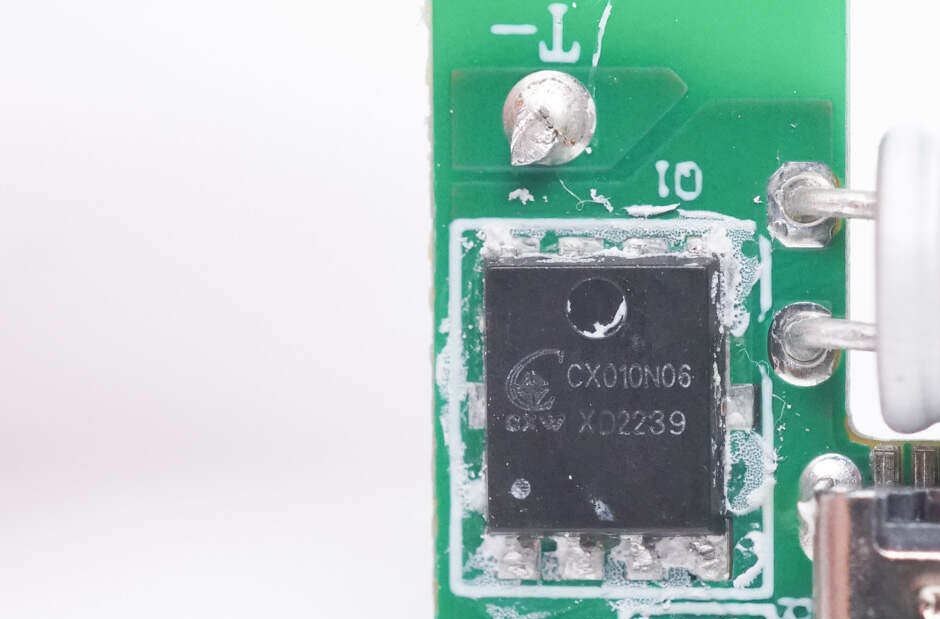

  同步整流MOS采用CX010N06,是一颗耐压95V的NMOS,导阻6.1mΩ,采用DFN5*6-8封装。

  该款小方块MOCOLL摩可30W氮化镓充电器支持30W输出功率,具备20V输出档位,且支持PPS快充,可满足苹果手机、安卓手机和平板电脑等充电需求,整体兼容性很好。
