乐鱼体育APP推出单C口20W PD快充,专为Iphone15而来!
September 09, 2023

 乐鱼体育APP推出全系列20W,30W,45W,65W多功率段PD快充方案,专为Iphone15而来……(电源主控+同步+协议IC)等市场极具竞争力一站式PD快充组合方案整套供应。

 该方案概述:

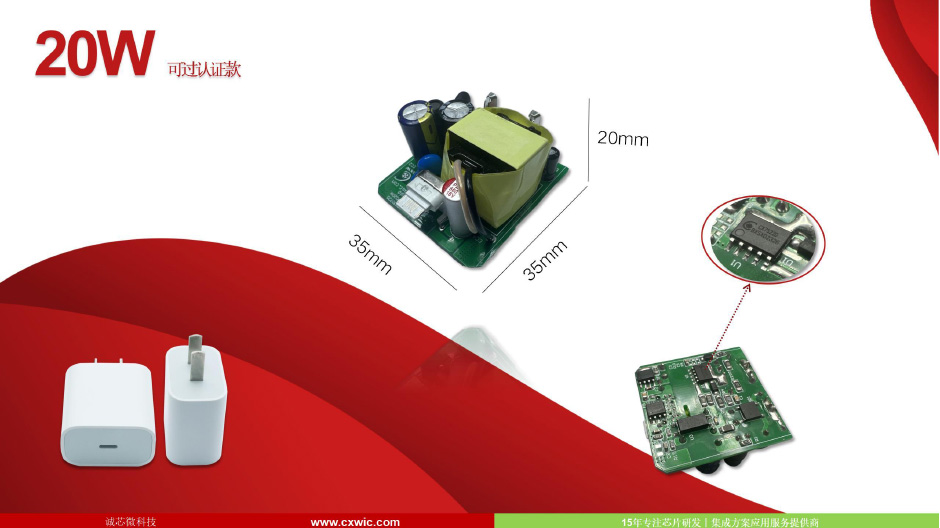

 PCBA尺寸:35*35*20mm

 全电压输入时平均效率90%

 变压器采用EE1610磁芯

 具有良好的EMI特性

 内置多种保护,OCP/OVP/UVLO/OTP

 该方案主要特性:

 1、输入电压范围 90VAC~264VAC

 2、 输入待机功耗低于 75mW @230VAC

 3、输出总功率为 20W 单 C 口(5VDC/3A、9VDC/2.22A、12VDC/1.67A)

 4、 输出纹波小于 200mV

 5、 具有输出过流保护、短路保护、过温保护等功能

 6、 符合“DOE&COC”6 级能效标准

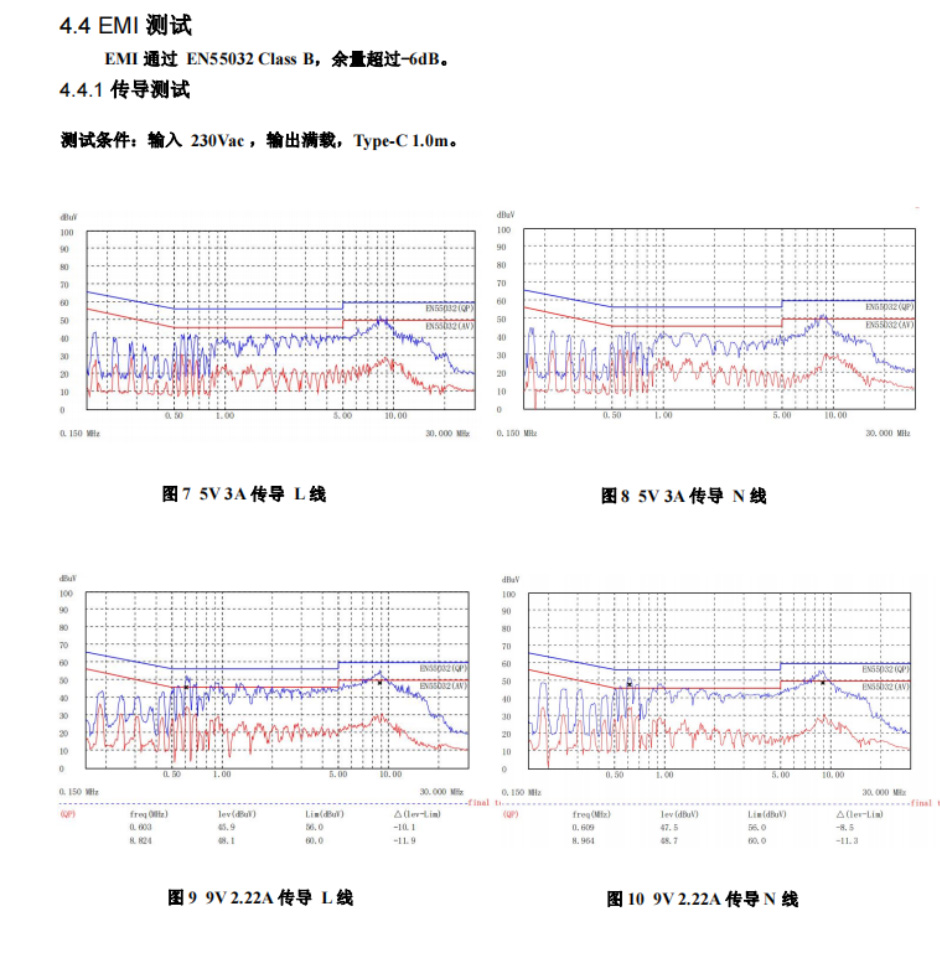

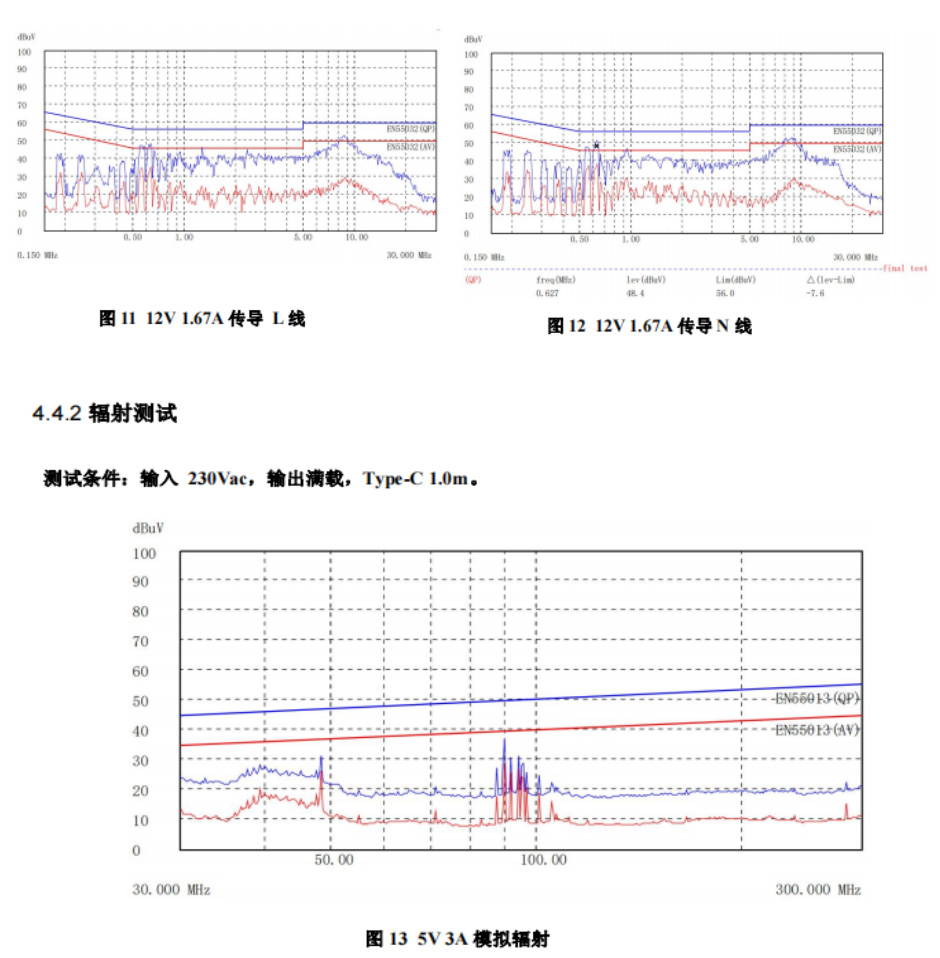

 7、 通过 EN55032 Class B & FCC Class B 的 EMI 测试标准

 8、整套方案具有成本低,性能稳定,产品体积小,可满足认证要求。

 该款单C口20W快充,外围电路精简、整体小巧便携,适用性广泛。是目前市场上极具竞争优势的一款快充产品。该方案采用CX7522D高性能PWM电源主控+CX7538BS高性能同步整流,搭配HUSB338D为单C口PD快充协议芯片。具有低待机、高效率、低成本等特点,全模式均满足相关EMI测试规范,满足能效快充标准。

 单C口20W快充整体解决方案主打一个高性价比,感兴趣的朋友可咨询官方客服获取方案设计指南、整套方案开发资料及Demo板测试。
