vobasn沃班圣30W 1A1C快充采用CX7530C+CX7538D
October 10, 2023

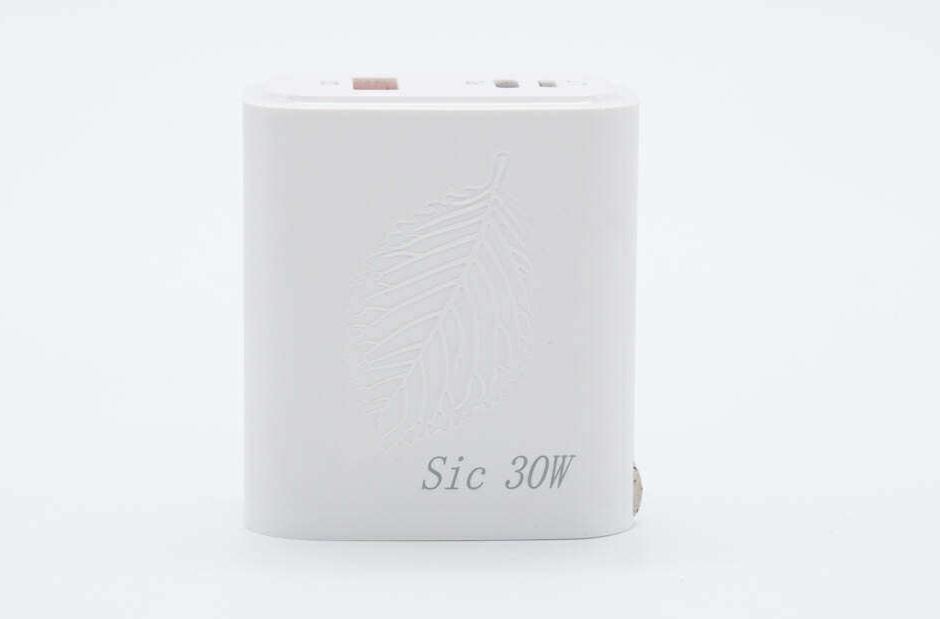

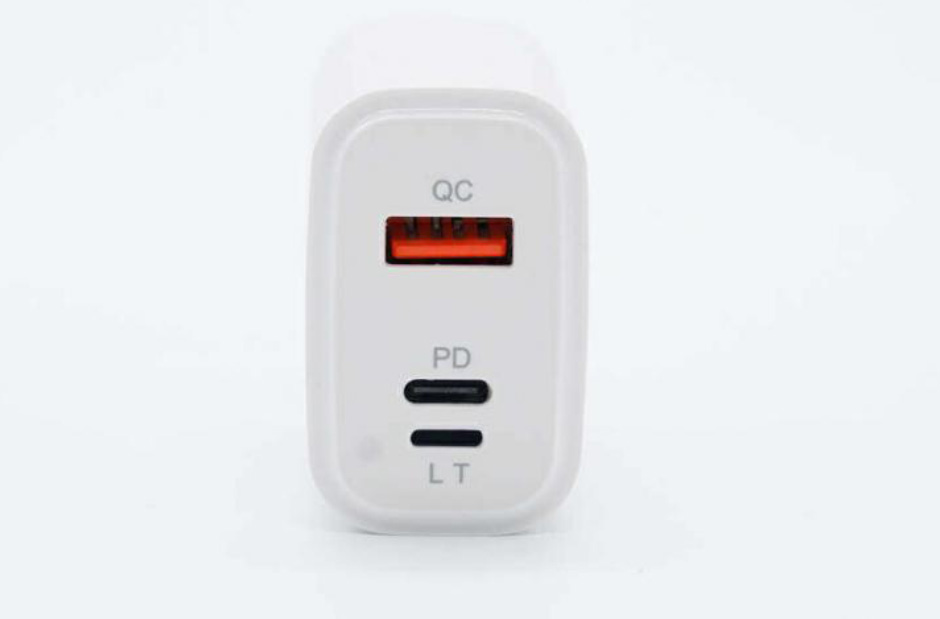

  vobasn沃班圣30W 1A1C+Lightning快充充电器具备了USB-C和USB-A接口(A+C口),能够满足市面上主流手机快充需求。其独有的闪电接口,可使用现有的闪电转USB-C数据线,代替USB-C线功能,无需额外选购其他转换线,使用方便,对消费者更加友好。

  该款充电器采用CX7530C初级主控芯片+CX7538D同步整流芯片,两颗芯片内部均集成开关管,外围元件精简、是市面上不可多得的一款高性价比大功率PD快充方案。


  沃班圣30W PD AC双口快充整套方案由CX7530C初级主控芯片+CX7538D同步整流芯片+AC口协议芯片构成

  vobasn沃班圣30W充电器参数:

型号:VUA03003-2112

输入:100-240V~50/60Hz 0.8A

USB-C&L输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A

PPS:3.3-16V/2~3A 30W MAX

USB-A:5V3A、9V3A、12V2.5A、20V1.5A 30W Max

总输出:5V3A

充电器通过了CCC认证。

品牌商:深圳沃班圣科技有限公司

制造商:深圳市质友精密电子有限公司

  测试报告如下:

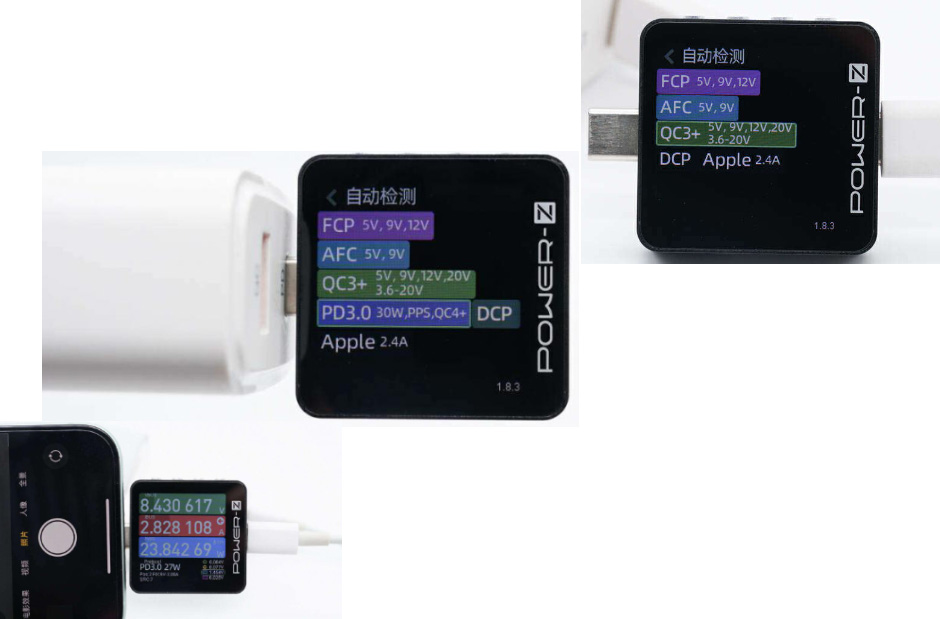

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

测得USB-A口支持FCP、AFC、QC3+、DCP、Apple 2.4A充电协议。

使用这款充电器Lightning口搭配USB-C to Lightning线给苹果iPhone 15新机充电,实测充电功率为8.43V 2.83A 23.84W。

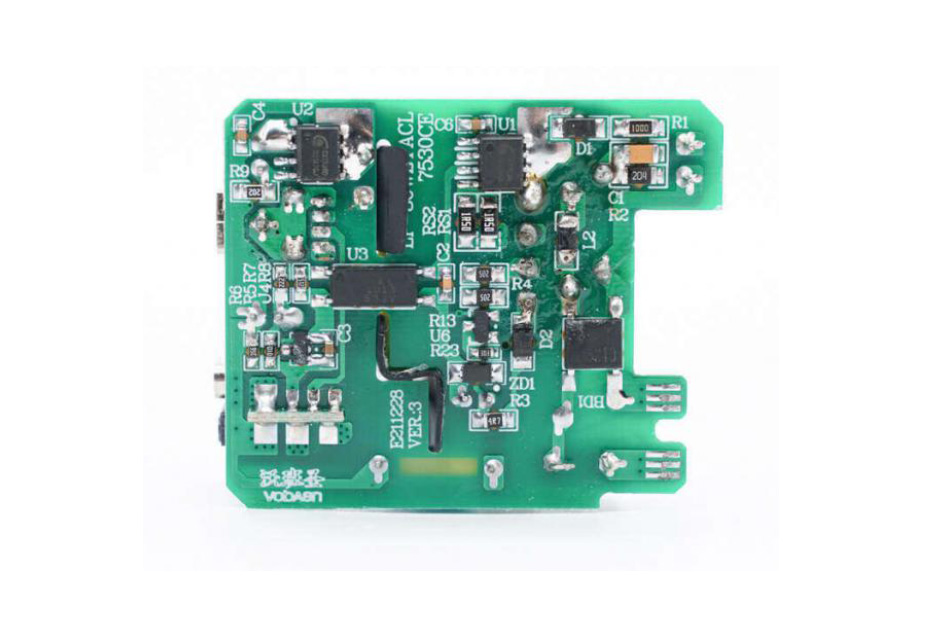

  通过对PCBA模块的观察发现,沃班圣这款充电器采用QR开关电源,宽范围输出。输出电压由协议芯片通过光耦反馈,控制输出接口电压。

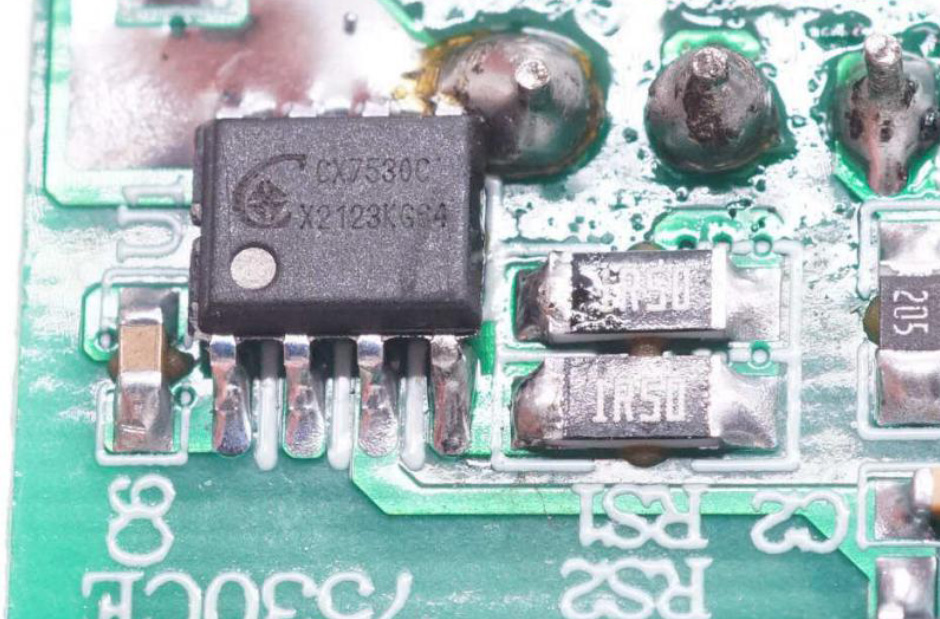

  充电器初级主控芯片采用CX7530C,这是一颗电流模式PWM控制芯片,内部集成650V耐压MOS管,适用于36W以下应用。芯片待机功耗小于75mW,支持绿色模式,降低轻载损耗,提升工作效率。

  该芯片内置斜率补偿和前沿消隐,提升系统稳定性。内置抖频功能可改善EMI性能。芯片内置多种保护功能,包括逐周期过流保护,芯片供电过电压保护,过压钳位,欠压保护和过热保护,适用于PD快充,适配器和辅助电源使用。

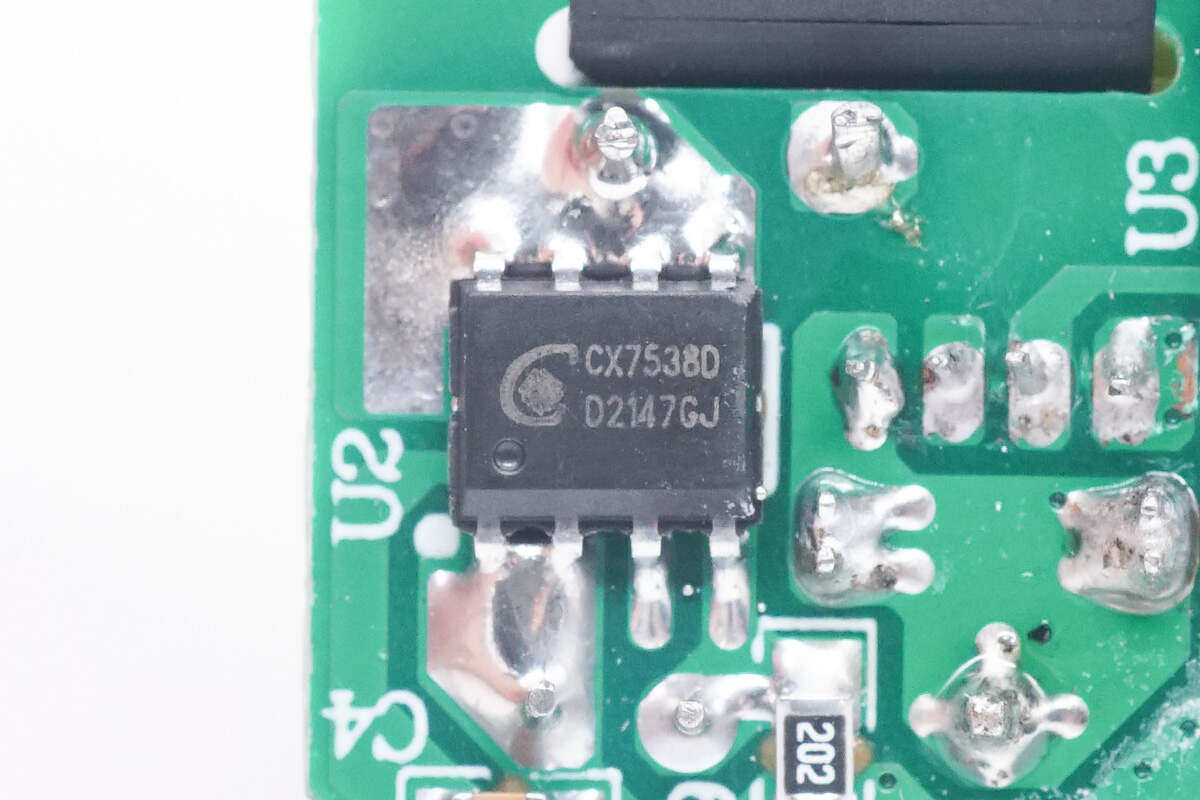

  同步整流芯片采用CX7538D,替代传统肖特基二极管,提高开关电源能效。CX7538D支持CCM/QR/DCM等开关电源工作模式,通过MOS管的极低导通压降,相比二极管,大大提高了系统转换效率,并降低了整流器件的温升。

1697160708734649.jpeg  vobasn沃班圣推出的这款30W 1A1C PD快充充电器具备A+C双接口,能够满足手机,笔记本电脑以及老式设备的充电需求,一头可多用,协议支持全面。内置了CX7530C+CX7538D全套高集成快充电源方案,两颗芯片内部均集成功率管,外围元件精简。并使用7550稳压芯片用于供电稳压,满足PD快充宽范围输出要求,是一款市面上极具竞争优势的快充解决方案。
