乐鱼体育推出35W双C口氮化镓方案,内置主控芯片CX1342
September 09, 2022

  针对当前的快充电源市场,乐鱼体育APP推出了一系列氮化镓快充方案(33W,35W双C,45W双C,65W两C1A),通过将CX1342电源主控芯片搭配同步整流CX7601,结合多款不同功率快充协议芯片,使得快充方案在应用时仅需极少外围器件,采用精简电路完成设计。其具备了高集成、小体积、低温升、高效率等特点且受到电源市场一致青睐。

  35W双C口氮化镓方案充电器单口支持35W功率输出,并且支持功率自动分配,满足手机和笔记本电脑同时充电需求。USB-C口具备5V3A、9V3A、12V2.92A 、15V2.33A、20V1.75A五组固定电压档位,在接入第二个设备时,先前接入的设备不会断电,改进了用户体验。

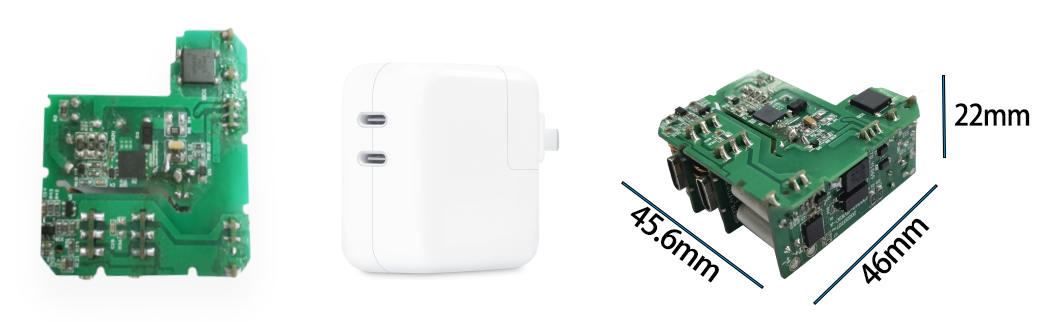

  35W双C口氮化镓方案参数如下:

  输入:100-240V~50/60HZ 1A

  C1/C2输出:5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A

  C1+C2:9V2A、5V3A、12V1.5A(36W Max)

  初级主控芯片采用CX1342,这款电源主控芯片主要用于35-65W氮化镓PD快充。这是一颗高频初级PWM控制器,内置主动X2电容放电和多重完善的保护功能,并且具有超低的待机功耗,支持宽工作电压范围。

  同步降压控制器采用CX7601,这是一颗内置高压隔离开关耐压高达150V,支持开关电源 CCM/QR/DCM 模式。是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。

  同步整流管采用CX010N06,是一颗耐压100V的NMOS,导阻为6mΩ,采用PDFN5*6封装。

  USB PD协议芯片采用CX2935,这是一款高集成度的多协议降压SoC芯片,集成度高,协议全面。外围只需少量元器件,即可组成双C口充电解决方案。

  CX2935芯片支持最高65W输出,支持5-20V PD快充,3.3-21V PPS快充,最大输出电流5A,满足手机和笔记本电脑的充电需求,并能为手机提供大功率PPS快充。芯片内置线损补偿,并具有CC/CV特性,自带软启动功能。同时还内置全面的保护功能,包括输入过压、欠压保护,输出短路和输出过流保护,内置过热保护,引脚支持4KV ESD保护。

  采用CX1342+CX7601+CX2935*2构成35W双C口氮化镓PD快充方案有效简化整套方案的电路设计,并节省BOM成本,整个电源系统的稳定性也得到提升。小体积、高效能、低温升、外围精简且兼容PD2.0、3.0/ QC2.0/3.0、FCP、PPS、AFC等多种市面主流快充协议,最高电压为20V,能够为iPhone、iPad、HomePod等轻型设备进行充电。欢迎工厂索取DEMO测试板!方案详情咨询18129823814 刘,S
