副边反馈
首页>产品中心>AC-DC电源芯片>副边反馈

  • 型 号 :

    CX1342

  • 待机功耗 :

    ＜30mW

  • 工作模式 :

    PWM/QR

  • 控制方式 :

    外驱GaN 500KHz

  • 应 用 :

    全电压≦100W电源适配器,PD

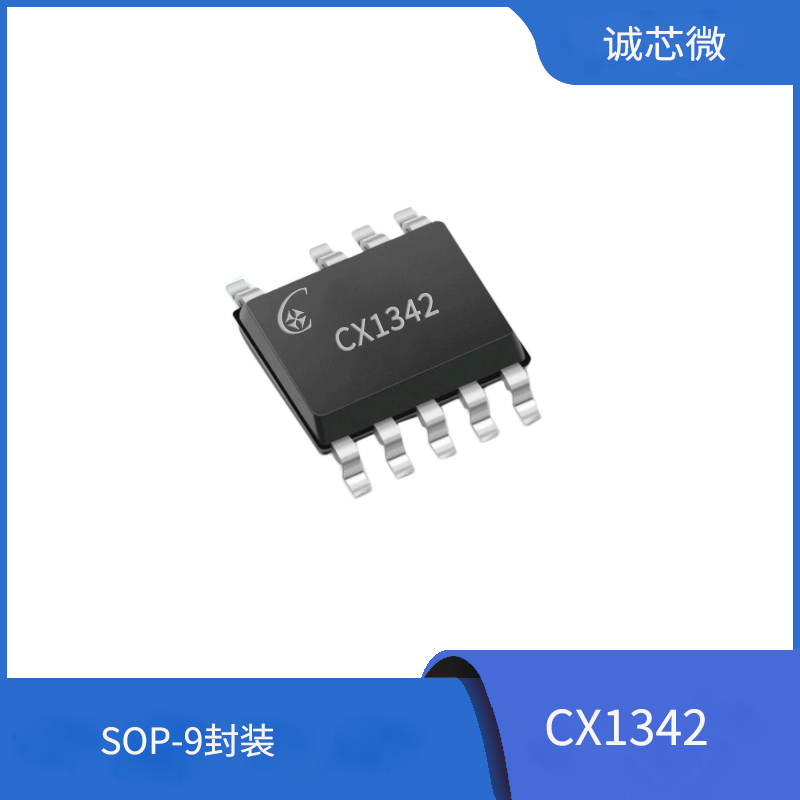

  • 封 装 :

    SOP-9
样品申领
产品规格书下载

产品导航
  • 产品详情

概述:

CX1342是一款高度集成的准谐振反激控制器芯片，适用于设计高性能离线式反激开关电源。内部集成高压启动电路；可使空载功耗低于 30mW。

CX1342 具有完善的保护功能，如 OPP（过功率保护）、OVP（过电压保护）、OSCP（输出短路保护）、交流线网掉电保护和初级异常过流故障保护，可防止在各种异常情况下损坏电路。提高了CX1342控制器的安全性。

此外，CX1342具有抖频功能，可以有效改善电磁干扰。轻载时限制最小工作频率同时进入跳周期工作模式，

可避免轻载时的音频噪声。芯片采用 SOP-9 封装，节省了 PCB 空间，是低功耗、低成本、高效率项目的首选解决方案。

特点:

绕组短路或饱和检测的异常过流故障保护 

谷底开关，谷底锁定，无噪音工作模式 

内置高压启动电路和掉电检测 

高压启动引脚内集成 X2 电容放电功能 

内置 4 毫秒软启动时间 

最大开关频率可调，最高可达 500KHz 

具有 OTP 故障检测引脚 

VCC 工作范围从 9V 到 28V 

VCC 超过 28V 触发过电压保护 

最小频率钳位为 25 kHz 的频率折返模式，提高轻 载效率 

无音频噪声的轻载跳周期模式 

轻载下快速降低开关频率的 MPCM 模式 

过功率保护（OPP）可调 

内部集成过温保护 

空载功耗低于 30mW 

抖频功能可降低 EMI 

SOP-9 封装

应用:

 AC-DC 适配器和充电器 、反激开关电源
