欧瑞博MixSwitch 20W快充插座内置CX7527C电源主控芯片
September 09, 2022

ORVIBO欧瑞博MixSwitch 五孔快充插座内置高集成CX7527C电源主控芯片+CX7538B同步整流芯片,该插座除了有AC插孔外还有1A1C双快充接口,既能给大功率家电供电,也能直接插数据线给iPhone 12/13手机进行20W快充,非常方便实用。

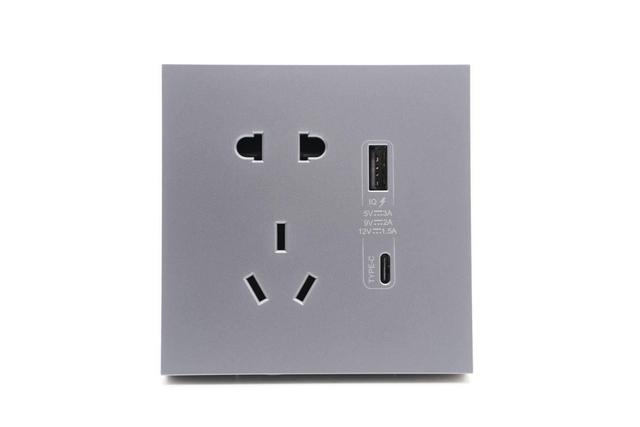

AC插口和USB接口左右布局,USB接口旁印有QC、Type-C以及参数。

产品名称:MixSwitch 五孔快充插座

型号:T40K4

输入:100-240V~50/60Hz 0.5A

USB-C输出:5V3A、9V2A、12V1.5A

USB-A输出:5V3A、9V2A、12V1.5A

双口总输出:5V3A

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP快充协议。

另外使用KT002测得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

此外还具备5V3A、9V2.22A、12V1.67A三组固定电压档位,以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。

通过观察发现,USB模块采用的是QR开关电源架构,一颗协议芯片控制1A1C双口输出电压,下面我们来看看各器件的具体信息。

充电器开关电源主控芯片采用了CX7527C,这是一颗高性能多模式PWM反激式控制器。该产品方便用户以较少的外围元器、较低的系统成本设计出高性能的交直流转换开关电源。其提供了极为全面和性能优异的智能化保护功能,包括逐周期过流保护、过载保护、软启动、芯片过温保护、VDD欠压/过压锁定保护功能。

芯片具有自动识别负载大小,自动调整工作模式的功能。在满载或重载条件下,芯片工作在固定65KHz频率。当负载减轻,芯片工作频率降低,有效降低开关损耗。当负载处于极轻载或空载条件时,芯片处于间隔模式。

CX7527C内置智能抖频技术,降低系统在降频模式所产生的电磁干扰和输出纹波。独特的工作模式使得音频能量最小化,无音频噪声。采用SOP-8封装,为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。

乐鱼体育20W PD快充方案已被AT&T、hoco.、贝尔金、倍思、品胜、GPE、tamas、欧姆电机、aigo、新斯宝、佳域、羽博、飞利浦、第一卫等知名品牌的数十款产品采用。

次级同步整流芯片采用乐鱼体育CX7538B,这是一颗高性能的开关电源次级侧同步整流器芯片,在开关电源中轻松满足6级能效,是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率,内置11mΩ低导阻NMOS管,发热远低于肖特基二极管,大幅度降低温度,提高转换效率。

 CX7538B 支持开关电源的CCM/QR/DCM模式,非常适合3.3~12V快充同步整流使用,内置耐压60V,11mΩ的同步整流管,可提供3A输出。比肖特基效率最高提升6%,工作电压范围宽,外围元件非常简单,在宽电压应用时,外围只需一颗电容。

协议芯片采用XPD738,用于1C1A双口控制。XPD738通过了USB PD3.0认证(TID:3479),支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议,很适合应用在1C1A双端口充电设备上,支持任意单口快充双口输出5V,在A口连接苹果充电线但未接入苹果手机时,C口仍然有快充。

输出VBUS开关管采用3419,PMOS管,耐压30V,DFN3x3封装。

欧瑞博MixSwitch 20W快充插座采用五孔交流插口结合1A1C接口设计,两个USB口兼容QC、AFC、FCP、SCP、PD和PPS快充协议,满足苹果、小米、华为等品牌手机快充需求,适合安装在卧室、餐厅、咖啡厅等场所。

该款欧瑞博MixSwitch快充插座采用CX7527C+CX7538B整体解决方案,该方案具有高集成、超精简外围有效简化电路缩小快充模块体积,同时也能降低系统成本等特点。
