SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

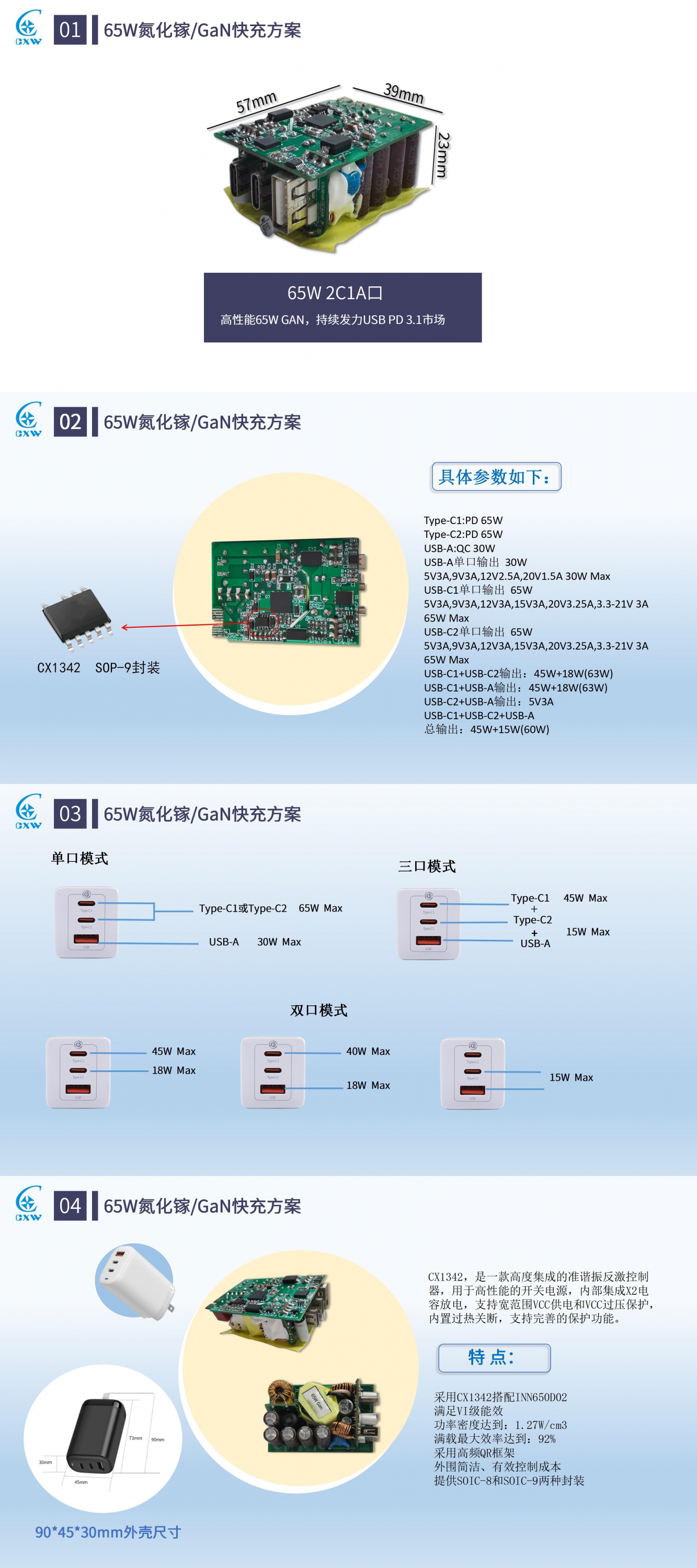

65W氮化镓快充方案开发,内置CX1342高频准谐振反激控制器
September 09, 2022

65W氮化镓快充方案开发,1A1C双口,单USB-C口支持65W输出,可为笔记本电脑供电,USB-A口支持18W快充输出,满足传统设备充电需求。

提供65W氮化镓快充方案设计,65W氮化镓快充方案开发资料与样品申请,Demo板申请。

参数如下:

输入:100-240V~50/60HZ 1.5A

输出:

USB-C:5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A:5V3A、9V2A、12V1.5A

USB-C+USB-A:63W(45W+18W)

USB-A口支持FCP、SCP、AFC、QC3.0、Apple2.4A、Samsung 5V2A等充电协议。

USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、Apple2.4A、Samsung 5V2A充电协议。

USB-C口支持5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3.25A一组PPS电压档位。

  这款65W氮化镓充电器采用反激开关电源设计,同步整流,初级开关管采用GaN Systems的氮化镓器件。电源固定电压输出,输出电压通过两路独立的降压电路输出。能够根据负载需求调节输出电压,并且支持功率自动分配。

  初级主控芯片选用CX1342这是一款高度集成的准谐振反激控制器芯片,适用于设计高性能离线式反激开关电源。内部集成高压启动电路;可使空载功耗低于 30mW。这是一颗采用SOP-9封装的高频初级PWM控制器,内置主动X2电容放电和多重完善的保护功能。主要应用于33W-100W以内PD快充电源应用。

  同步整流采用CX7601,这是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用,其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。

  同步整流管选用CX010N06NMOS,耐压100V,导阻13mΩ,PPAK5x6封装。

USB PD快充协议芯片采用CX2965AC,该芯片支持QC2.0/3.0,支持PD3.0包括PPS协议,支持苹果2.4A,支持 USB BC1.2 DCP等其他快充协议;支持 USB Type-A 和 Type-C 双口工作模式,独立工作均有快充,同时工作回 5V。

USB-C口降压转换器选用CX8576,CX8576是一款输入耐压 40V,并且能够实现精确恒压以及双路恒流的降压型 DC-DC 转换器

  CX8576内置 15mΩ High-side N MOS 以及 12mΩ Low-side NMOS,可支持 4.8A 持续输出电流输出电压可调,最大可支持 95%占空比,无需外部补偿使芯片具有良好的线压调整率和负载调整率,且外围设计灵活。

  该套65W 1A1C氮化镓方案采用CX1342+CX7601高频准谐振开关电源方案,分别搭配氮化镓功率芯片以及100V同步整流管,USB-C接口协议芯片采用CX2965AC。采用CX8576为USB-A口进行二次升降压输出,整体方案成熟性能可靠;其体积小巧、精简,得益于高频高效的氮化镓CX1342的加持。
