SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD
CX1342助力双C口45W氮化镓量产上市/45W氮化镓PD方案开发
July 07, 2022

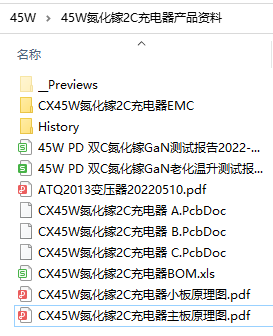

  乐鱼体育APP双C口45W氮化镓快充方案来袭!其主控芯片采用CX1342、同步整流芯片采用CX7601;协议部分搭配CX2935快充芯片构成了整套高性能、高性价比整体解决方案。全套方案由乐鱼体育CX电源芯片原厂自主开发、设计,低温升、高效率PD快充方案助力产品量产面市。提供45W高密度氮化镓快充参考设计/45W氮化镓PD方案开发。



具体参数:

输入:100-240V 50/60HZ  1A(MAX)

任意C口输出: 5V3A   9V3A   12V3A   15V3A    20V2.25A

双C口输出 :C1+C2   5V3A  9V2.22A  12V1.67A

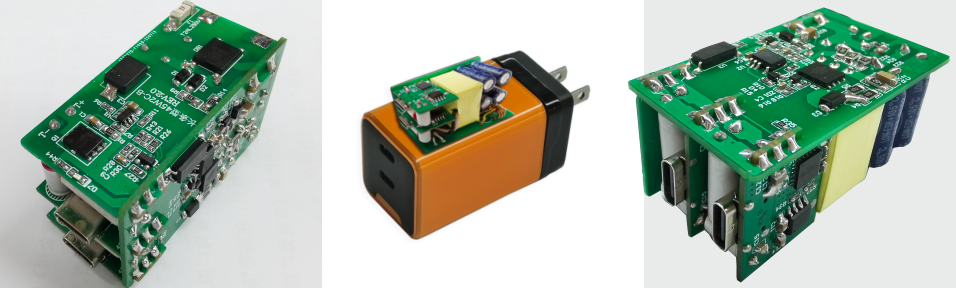

  乐鱼体育APP双C口45W氮化镓快充方案,由CX1342+CX7601+CX2935组合的全套45W2C口 PD氮化镓充电解决方案。其中,

CX1342是一颗高频初级PWM控制器,内置主动X2电容放电和多重完善的保护功能。主要应用于33W-100W以内PD快充电源应用。可支持GaN功率管驱动;CX7601是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。同步整流MOS采用CX010N06,这是一颗耐压100V的NMOS,导阻6mΩ,采用DFN5*6封装。


  用于降压输出的电源芯片采用(电源+协议集成芯片)CX2935,CX2935是一款集成同步开关的降压转换器,支持多种输出快充协议、支持 USB Type-C 和 PD 等多种快充协议,包括 USB Type-C 和 PD 协议,高通 QC2.0/3.0/3.0+,华为 FCP/SCP/HVSCP,VOOC 2.0/4.0 协议,联发科 PE,三星 AFC,USB BC1.2 DCP 以及Apple 2.4A 充电规范,为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。


  45W双C口PD氮化镓快充整体解决方案支持45W快充输出,单口均支持45W输出,可为笔记本电脑充电,双口输出支持功率自动分配,总输出功率为45W。总之该套方案相当精简、可有效帮助工程师缩短充电器设计时间,避免设计中出现各个厂商产品不适配的问题,并加快产品上市速度。

  45W双C口PD氮化镓快充还有另外一组方案组合为:

CX1342+CX7601+【CX8576+CX2965C】*2+100V MOS  该套方案较于上套方案散热效果好些,具体方案选型可自行综合评估亦可咨询我司FAE工程师进行方案推荐。
