PD协议
首页>产品中心>快充协议芯片>PD协议

  • 型 号 :

    CX2702AC

  • 保护功能 :

    OVP/UVLO/OCP/OTP等

  • 内置MOS Rds(on) :

    100W AC口快充

  • 支持协议 :

    PD2.0(3.0)/QC 2.0(3.0) CHARGE TURBO 27W FCP/SCP/HVSCP AFC/VOOC / MTK PE/ USB BC1.2 DCP/Apple 2.4A

  • 典型应用 :

    5V/3A,9V/3A,12V/3A,15V/3A,20V/5A PPS APDO1:3.3-16V/5A PPS APDO2:3.3-21V/5A

  • 封 装 :

    QFN24
样品申领
产品规格书下载

产品导航
  • 产品详情

CX2702AC是一款集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、 QC3.0+/3.0/2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 和USB Type-A 双端口控制器。

CX2702AC特别的集成了 LINK™互联通信专利技术。通过 LINK™ 互联功能，

CX2702AC可以简单灵活的应用在多个 Type-C 和 Type-A 端口的充电方案中。

CX2702AC 采用外置 NMOS 驱动，输出电压范围是 3.3V 到 21V，能提供最大 100W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。

CX2702AC的输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。

CX2702AC 具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。

当 Type-C 和 Type-A 其中一个端口接入设备时，Type-C 或 Type-A 端口都可以实现独立的快充功能。当 Type-C 和 Type-A 都接入设备时，CX2702AC会将输出电压降至 5V 给设备供电。特别的，当 Type-C 口或者 Type-A 一直连接苹果充电线但未接入苹果手机时，Type-C 口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。

CX2702AC 完美 解决了 Type-C 和 Type-A 口连接充电线应用时的快充难题。此外，Type-A 口完美的兼容智能穿戴设备小电流充电。

CX2702AC 具备非常高的可靠性。具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路打嗝保护等。

CX2702AC支持二次烧录，可实现在线升级。

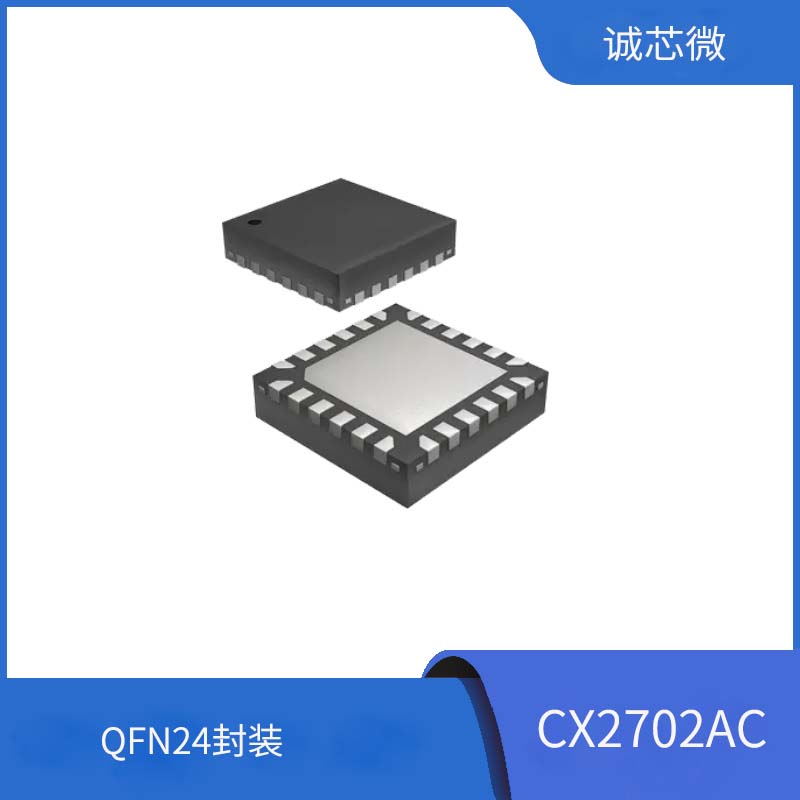

CX2702AC 采用 QFN24(4*4)封装。
