PD协议
首页>产品中心>快充协议芯片>PD协议

  • 型 号 :

    CX2701C

  • 保护功能 :

    OVP/UVLO/OCP/OTP等

  • 内置MOS Rds(on) :

    100W快充协议

  • 支持协议 :

    PD2.0(3.0)/QC 2.0(3.0) CHARGE TURBO 27W FCP/SCP/HVSCP AFC/VOOC / MTK PE/ USB BC1.2 DCP/Apple 2.4A

  • 典型应用 :

    5V/3A,9V/3A,12V/3A,15V/3A,20V/5A PPS APDO1:3.3-16V/5A PPS APDO2:3.3-21V/5A 100W快充

  • 封 装 :

    QFN4x4
样品申领
产品规格书下载

产品导航
  • 产品详情

概述:

CX2701C是一款集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、QC3.0+/3.0/2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 单口控制器。

CX2701C特别的集成了LINK™互联通信专利技术。通过 LINK™互联功能，CX2701C可以简单灵活的应用在多个 Type-C 端口的充电方案中。

CX2701C采用外置 NMOS 驱动，输出电压范围是 3.3V 到 21V，能提供最大 100W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。

CX2701C的输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。通过一路可Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。

CX2701C具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。

CX2701C具备非常高的可靠性。内建多种保护机制确保设备安全：输入过压、欠压保护，输出过流、过压、欠压、短路打嗝保护等。启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM 和 CC1/CC2

CX2701C内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。CX2701C集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码

过压保护。

CX2701C支持二次烧录，可实现在线升级。

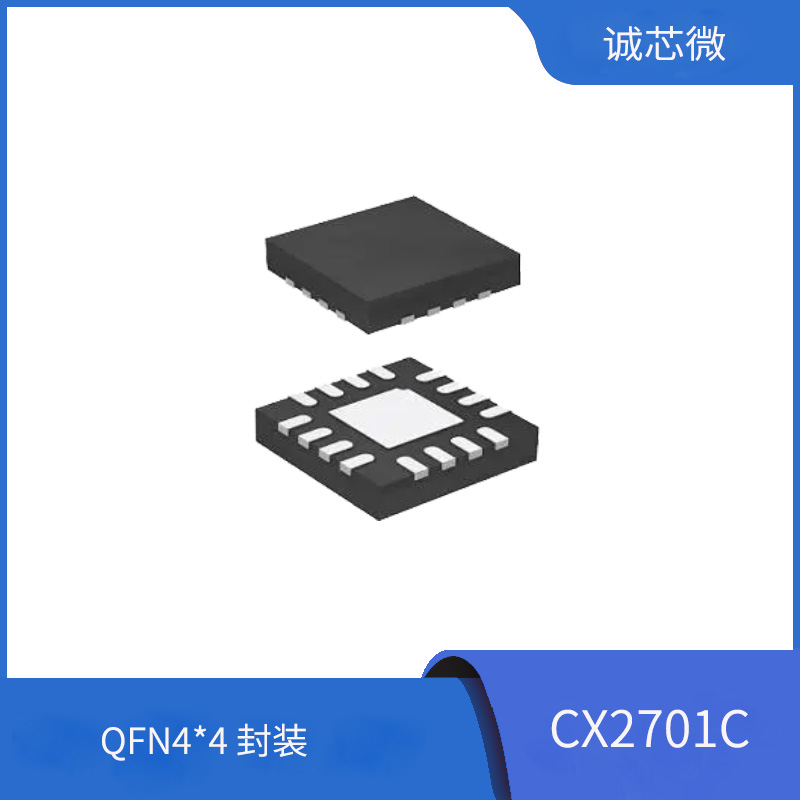

CX2701C采用 QFN16(4*4)封装。

特性：

支持 USB Type-C 协议

- 配置为 DFP(Source)

- 广播 3A/1.5A 电流

支持 USB Power Delivery（PD）3.1 以及

PPS 协议

- PDO 可配置：5V，9V，12V，15V，

20V

- 输出功率高至 100W

- APDO 可配置：5V Prog，9V Prog，15V

Prog，20V Prog

支持 LINKTM多芯片互联通信技术

支持 Quick Charge 3.0+/3.0/2.0+协议

- 支持小米 CHARGE TURBO 27W 协议

支持华为 FCP/SCP/HVSCP 协议

支持三星 AFC 协议

支持 VOOC 协议

支持 MTK PE 协议

支持 USB BC1.2 DCP

支持 Apple 2.4A 充电规范

集成 CC、CV 控制环路

集成对 E-Marker 线缆的识别和支持

支持在线升级功能

支持线损补偿功能

多重保护、高可靠性

- 输入过压、欠压保护

- 输出过压、过流保护

- 短路保护

- 过温保护

- NTC

- 全引脚 ESD ±4KV

 QFN16 4*4 封装

2 应用：

ACDC 适配器

智能排插

USB 多口充电设备


产品标签 :
