PD协议
首页>产品中心>快充协议芯片>PD协议

  • 型 号 :

    CX2919AC

  • 保护功能 :

    OVP/UVLO/OCP/OTP等

  • 内置MOS Rds(on) :

    20WAC

  • 支持协议 :

    PD2.0(3.0)/QC 2.0(3.0)/FCP/SCP/AFC/BC1.2/Apple 2.4A

  • 典型应用 :

    5V/3A&9V/2.22A&12V/1.67A,PPS， 18WQC类快充

  • 封 装 :

    TSSOP-16
样品申领
产品规格书下载

产品导航
  • 产品详情

概述:

CX2919AC是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 和 Type-A 双端口控制器。

CX2919AC内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。 集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。 当 Type-C 和 Type-A 其中一个端口接入设备时，Type-C 或 Type-A 端口都可以实现独立的快充功能。

当 Type-C 和 Type-A 都接入设备时， 会将输出电压降至 5V 给设备供电。特别的，当 Type-A 口一直连接苹果充电线但未接入苹果手机时，Type-C 口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。 完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。此外，Type-A 口充饱关断电流阈值低至 10mA，可支持智能穿戴设备小电流充电。

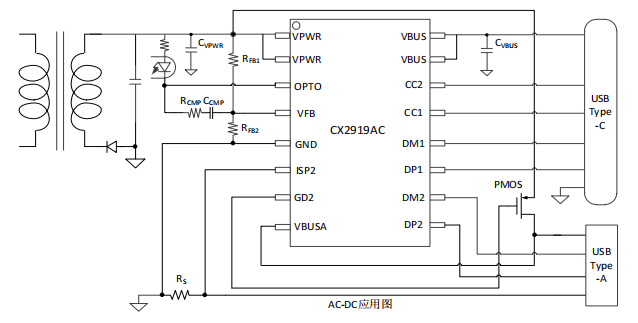

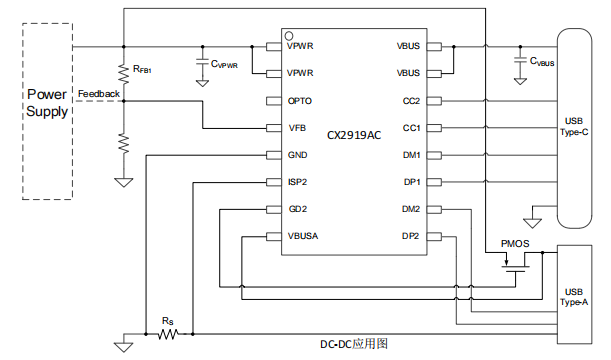

CX2919AC通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压。不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡。

CX2919AC内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）。

CX2919AC集成 10mΩ VBUS 功率开关管，集成 10 mΩ 电流检测电阻，内置 VPWR 和

VBUS 双放电通路，节省了外围器件，发生错误时可以快速关闭输出并恢复到安全状态。

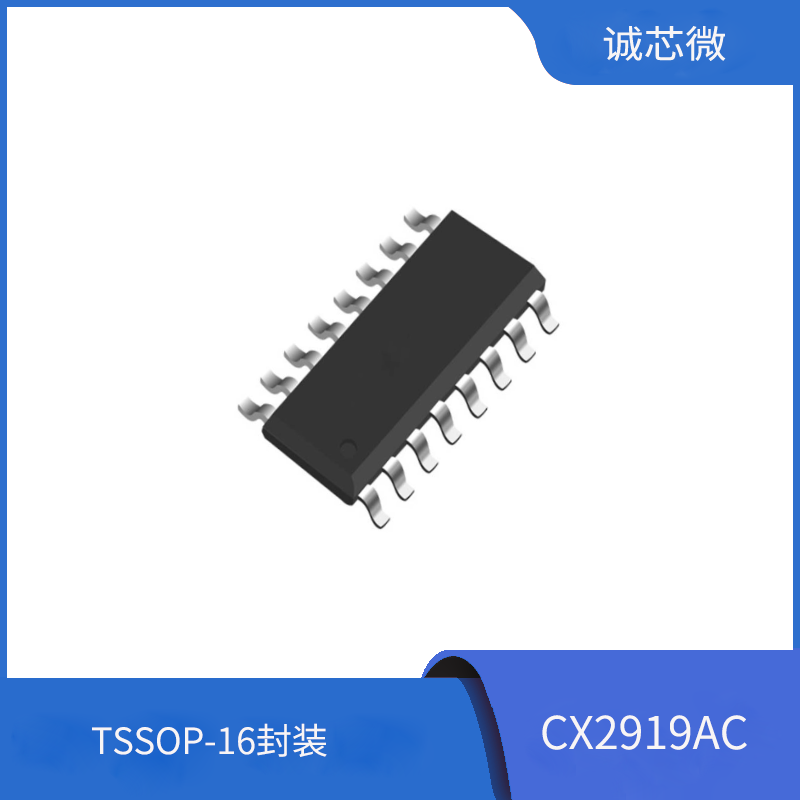

CX2919AC采用 TSSOP16 封装，外围简洁，很容易通过 USB PD 认证测试。

特性:

 支持 USB Type -C 协议

- 配置为 DFP（Source） - 广播 3A/1.5A 电流

 支持 USB Power Delivery（PD）2.0 和 3.0

以及 PPS 协议

- 集成完整 PD 分层通信协议

- PDO 可配置：5V，9V，12V，15V，20V

- 输出功率高至 65W

- APDO 可配置：5V Prog，9V Prog，15V

Prog，20V Prog

 支持 Quick Charge 3.0+/3.0/2.0 协议

- 支持小米 CHARGE TURBO 27W 协议

 支持华为 FCP/SCP/HVSCP 协议

 支持三星 AFC 协议

 支持 USB BC1.2 DCP

 支持 Apple 2.4A 充电规范

 集成恒压（CV）环路控制

 集成 10mΩ VBUS 通路功率开关管

 集成 10mΩ电流检测电阻

 内置 VPWR 和 VBUS 双放电通路

 支持线损补偿功能

 支持 USB Type-A 和 Type-C 双口工作模式

- 独立工作都有快充，同时工作回 5V

- A 口连接苹果充电线但未接入苹果手机时，

C 口仍然有快充

 A 口充饱关断电流阈值 10mA，小电流充电

 安全性

- 过压/欠压保护

- 过流保护

- 过温保护

 CC1/CC2/DP1/DM1/DP2/DM2 过压保护

 ESD 特性± 4KV

 Package: TSSOP-16

 应用:

 AC-DC 适配器

 USB 充电设备
