PD协议
首页>产品中心>快充协议芯片>PD协议

  • 型 号 :

    CX2919C

  • 保护功能 :

    OVP/UVLO/OCP/OTP等

  • 内置MOS Rds(on) :

    20W单C

  • 支持协议 :

    PD2.0(3.0)/QC 2.0(3.0)/FCP/SCP/AFC/BC1.2/Apple 2.4A

  • 典型应用 :

    5V/3A&9V/2.22A&12V/1.67A,PPS

  • 封 装 :

    ESOP8
样品申领
产品规格书下载

产品导航
  • 产品详情

概述：

CX2919C是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多协议端口控制器，为 AC-DC 适配器、车载充电器等设备提供高性价比的 USB Type-C 端口充电解决方案。

CX2919C内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。 集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。

CX2919C最高支持 65W 输出功率，广播 PDO 电压可以配置为 5V/9V/12V /15V/20V，APDO 电压可以选择 5V Prog/9V Prog/15V Prog/20V Prog 中的两档，并且可以灵活配置APDO 电压范围。

CX2919C通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。

CX2919C内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM 和 CC1/CC2 过压保护。

CX2919C集成 10mΩ VBUS 通路功率开关管和双路放电通路，集成恒压控制环路，在发生错误时也可以更快关闭输出并恢复到安全状态。

可以非常容易通过 USB PD 认证测试，无需为了认证增加元器件。

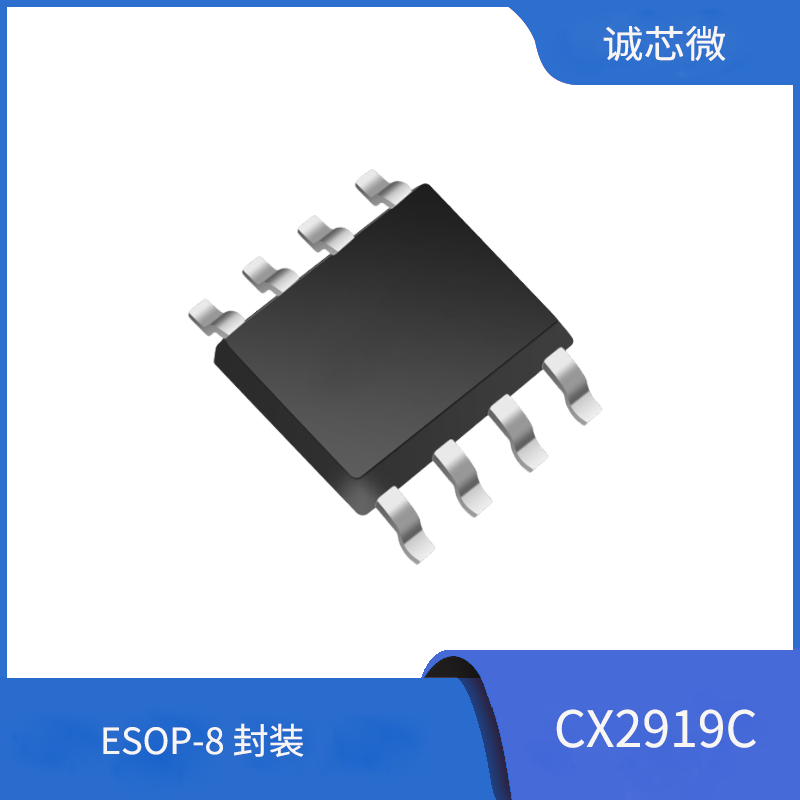

CX2919C采用 ESOP8 封装形式，外围无需额外的元器件即可工作，提供最优化的 BOM成本特性。
