降压DC/DC开关转换器
首页>产品中心>DC-DC电源芯片>降压DC/DC开关转换器

  • 名称 :

    CX8820C

  • 耐压 :

    38V

  • 输出电压 :

    3.3-21V

  • 输出电流 :

    45W功率

  • 工作模式 :

    同步

  • 封装 :

    SOP-8
样品申领
产品规格书下载

产品导航
  • 产品详情

CX8820C是一款集成同步开关的降压转换器，支持多种输出快充协议：

支持 USB Type-C 和 PD 等多种快充协议，包括 USB Type-C 和 PD 协议，

高通 QC2.0/3.0/3.0+，

华为 FCP/SCP/HVSCP，

VOOC 2.0/4.0 协议，

联发科 PE，

三星 AFC，

USB BC1.2 DCP 以及Apple 2.4A 充电规范，

可为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。

CX8820C规格书概述：

CX8820C具有自动识别 VIN 输入电压的功能，依据输入电压来调节输出功率。内置功率 MOS，输入工作电压最高到 31V，输出电压范围是 3.3V 到21V，能提供最大 45W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。

CX8820C的输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。

CX8820C的输出电压带有线补功能，输出电流增大后会相应的提高输出电压，用以补偿连接线阻抗引起的电压下降。

CX8820C支持二次烧录，可实现在线升级。

CX8820C有多种保护功能，具有输入过压、欠压保护，输出短路、过流保护，过温保护。

特性：

同步开关降压转换器

- 内置功率 MOS

- 输入工作电压高至 31V - 自动识别输入电压调节输出电压

- 输出电压范围：3.3V 到 21V，根据快充协议自动调整

- 输出功率最大 45W - 输出电压有线补功能：50mV/A、

100mV/A、150mV/A - 输出具有 CV/CC 特性

- 软启动功能

- 3A 带载启动

支持 USB Power Delivery（PD）3.1 协议

- FPDO 可配置：5V、9V、12V、15V、20V

- APDO 可配置：5V Prog、9V Prog、

15V Prog、20V Prog

- APDO 以 20mV 步进调节电压

支持在线升级

输出快充

- 支持Quick Charge 2.0/3.0/3.0+协议

- 支持小米 CHARGE TURBO 27W 协议

- 支持华为 FCP/SCP/HVSCP 协议

- 支持三星 AFC 协议

- 支持 VOOC 2.0/4.0 协议

- 支持联发科 PE 协议

- 支持 USB BC1.2 DCP

- 支持 Apple 2.4A 充电规范

 多重保护、高可靠性

- 输入过压、欠压保护

- 输出短路、输出过流

- 过温保护

全引脚 ESD 4KV

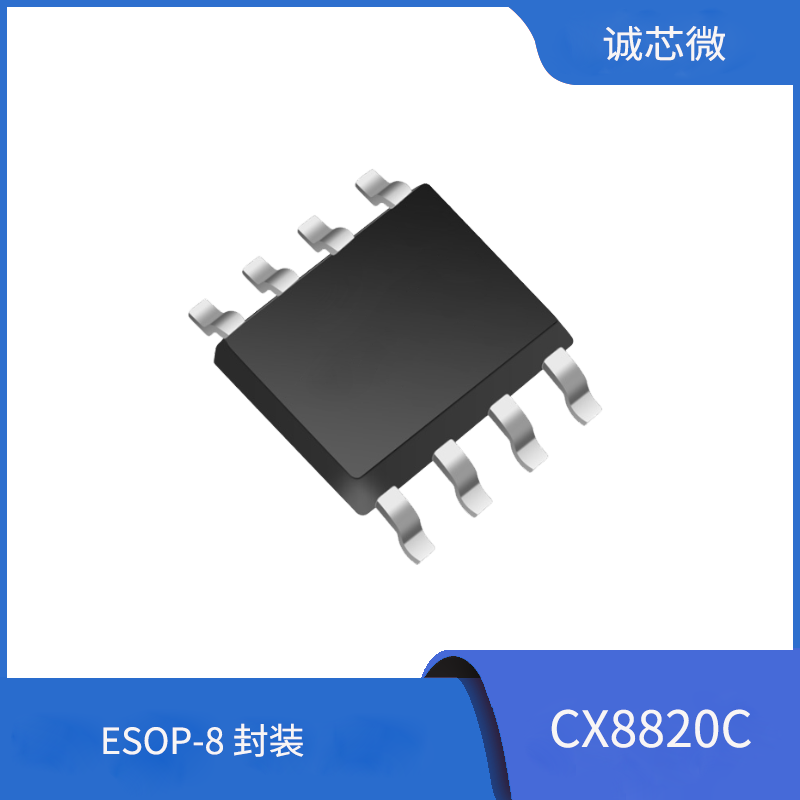

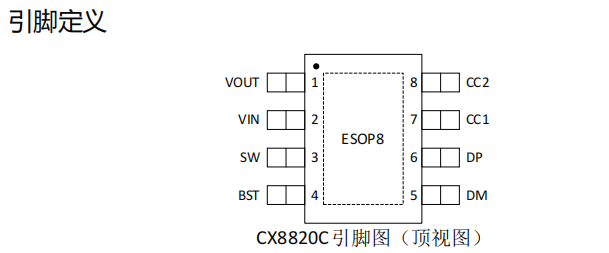

CX8820C采用 ESOP-8 封装

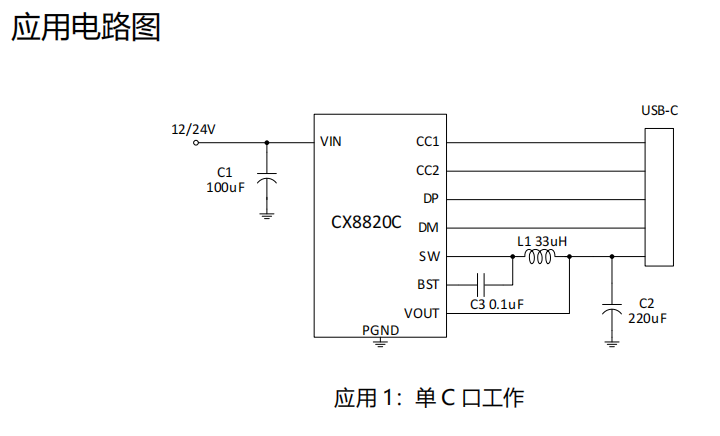

应用：

USB 车载充电器

便携式充电设备

通用高压 USB 充电器

通用的高压 DC/DC 变换应用

智能排插
