电动车USB PD快充方案开发:CX8810+协议实现电动车给手机快充
December 12, 2023

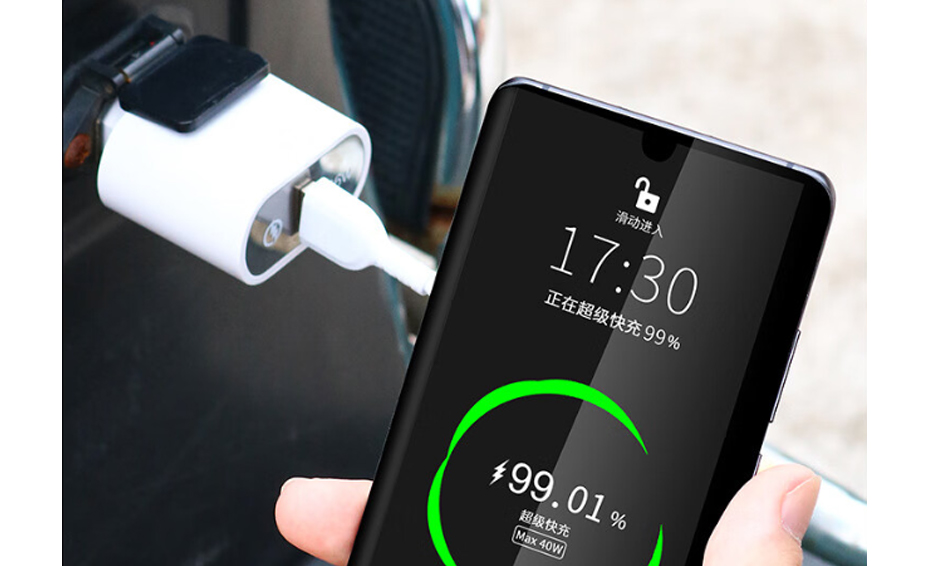

  骑电动车手机没电了怎么办?电动车能给手机充电吗?当然可以!首先你得有这个“电动车手机充电器”(相当于转接头)

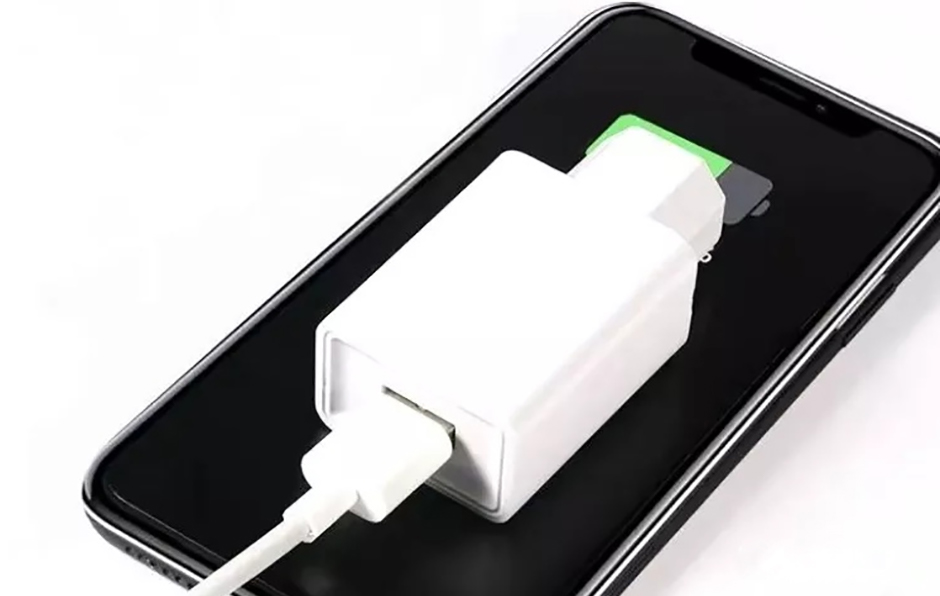

  插头上面的一端是USB接口,我们可以直接连接自己的手机充电线。另一头是一个三孔的插头,是连接电动车电瓶充电口的。其实就是一个电瓶车充电口转“USB的一个“转接头”,我们不仅可以用它给手机充电,也可以用它来给平板电脑、笔记本等USB设备充电。

  为应客户方案需求,今天在这里给大家推荐一款适用于电动车高耐压DC-DC快充方案。

  我们都知道电动车电瓶的电压一般为48V或60V,电流输出为几安培到几十安培。而手机充电需要的电压一般为5V、9V或12V,电流输出为1A-3A左右。电动车能给手机充电的前提是需要电压和电流输出达到匹配。使用CX8810/CX8801+协议(QC/PD)这套高耐压快充方案来将电动车电瓶的电压和电流转换成适合手机充电的规格即可轻松实现电动车给手机快充。

  CX8810/CX8801+协议(QC/PD)这套方案的工作原理是,通过CX8810将电动车电瓶的电压和电流进行转换,将其转换成5V或9V的电压输出,同时通过PD协议芯片进行电流的调节,保证了充电的安全和稳定。


  该套高耐压DC-DC快充方案具有过压保护、过流保护、过温保护等多重安全保护机制,确保在充电过程中不会对手机造成损害。

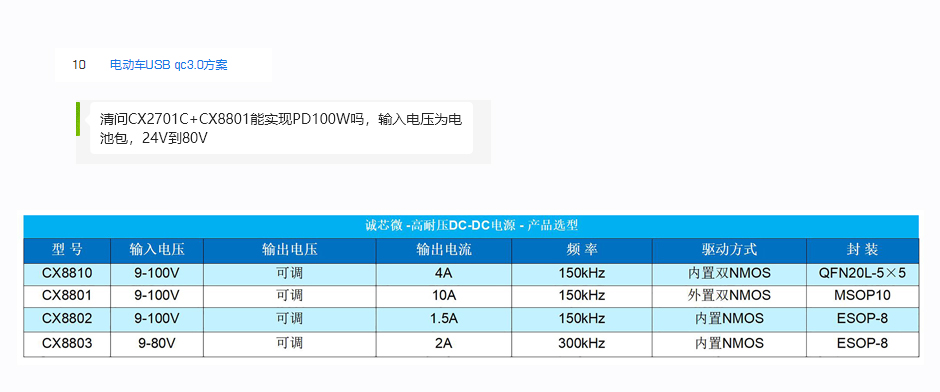

  CX8810是一款高耐压同步降压转换器,输入电压范围9V-100V。CX8810提供4A连续负载电流,效率高达96%。CX8810采用固定频率峰值电流控制,内置补偿,消除了对外部组件的需要。高侧MOSFET的循环电流限制保护变频器处于过载状态。如果过电流状态持续的时间超过当前时间,则会触发打嗝模式保护。CX8810具有保护功能,可以保护负载免受欠压、过流和过温等故障的影响。CX8810采用QFN-20(5*5)封装


 CX8801是一款9V至100V高电压、同步降压控制器,可在9V至100V的宽输入范围内工作。

 CX8801提供10A的连续负载电流,效率高达96%。

 CX8801采用固定频率的峰值电流控制,内置补偿功能,不需要外部元件。

 高端MOSFET的逐周期电流限制可在过载情况下保护转换器。如果过流状况持续时间超过目前的时间,就会触发打嗝模式保护。

 CX8801具有保护功能,可以保护负载免受欠压、过流和过温等故障的影响。

 CX8801采用MSOP10封装


  快充协议产品有A口,C口,A+C口等多种选择,快充协议ic支持市面主流手机品牌机型,手机上显示超级快充标识。如何选型?具体需要根据您方案需求来对产品进行正确选型。
