CX8576Q打入主流车企长安汽车前装供应链
September 09, 2023

  长安汽车27W USB-C快充车载充电连接器采用CX8576Q+CX2919Q整体解决方案。

  乐鱼体育车规级产品打入主流车企长安汽车前装供应链。CX8576Q+CX2919Q全套方案支持27W PD快充,对苹果全系列iPhone手机均能实现全速快充,对已发布的iPhone 15,若新机充电功率没有大的变化,也能实现很好的充电体验。下面将对这款前装车充进行解析和通电测试,并将这款车充的设计情况进行展示。

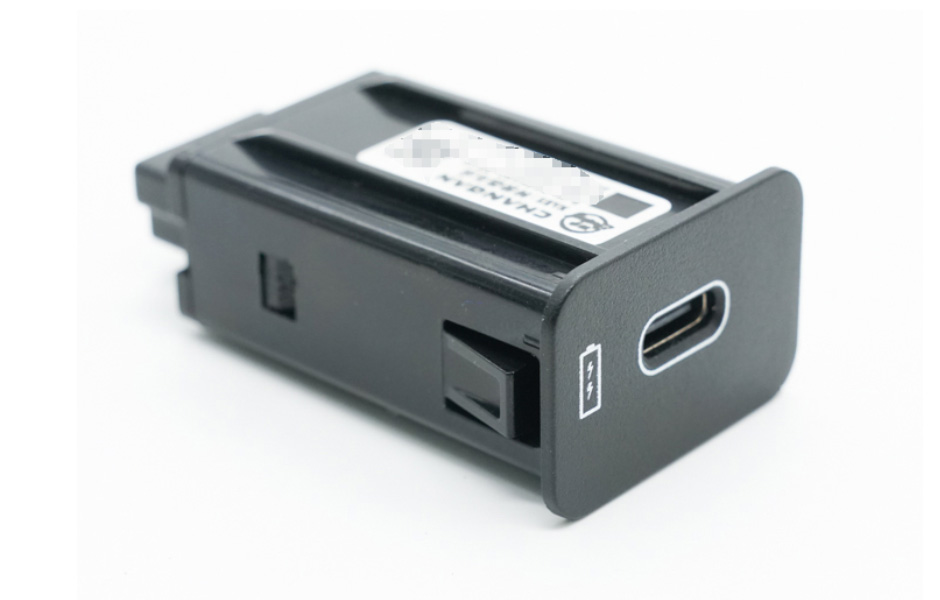

  长安汽车车载充电模块外观:中心布局单USB-C接口。

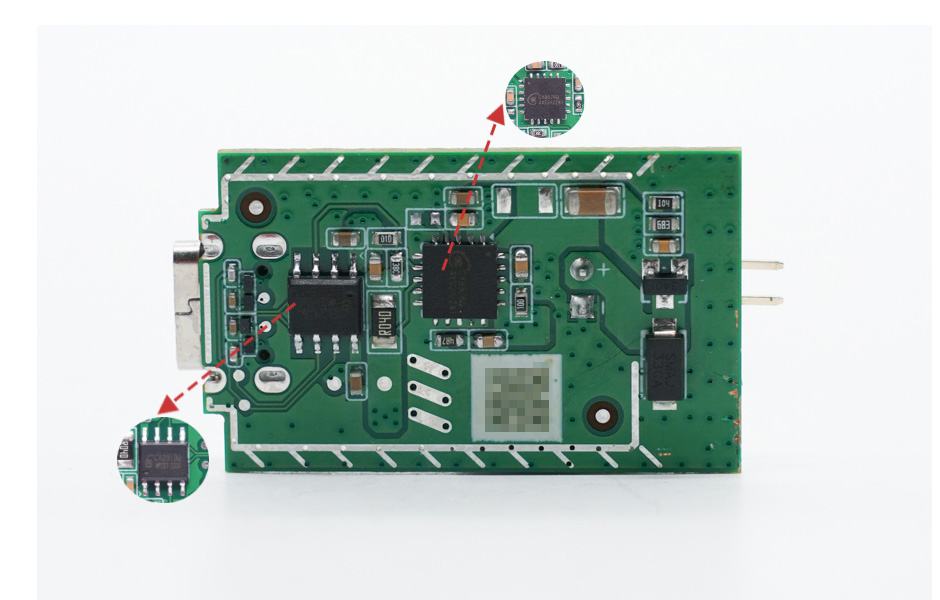

  这款车载充电连接器内置CX8576Q车规级同步降压转换器,是一颗36V输入耐压,4.8A输出电流的同步降压转换器,符合AEC-Q100车规认证。芯片内部集成功率MOS,支持外部电流限制设置,开关频率可编程,内置可调节的线损补偿。芯片具备恒压恒流控制和逐周期电流限制,采用QFN5*5-20L封装。(了解CX8576Q更多方案详情)

  输出协议芯片采用CX2919Q,是一颗符合车规级AEC-Q100 Grade2等级的USB-C协议芯片,芯片支持PD2.0/3.0,PPS快充,QC2.0/3.0快充,以及华为FCP/SCP,三星AFC等快充协议。


  CX2919Q支持Type-C设备插入自动唤醒,支持最高45W输出功率,支持20V输出电压,支持灵活配置。CX2919Q内部集成10mΩ VBUS开关管和放电通路,芯片内置动态过压/欠压和过流保护,引脚过压保护,采用ESOP-8封装。

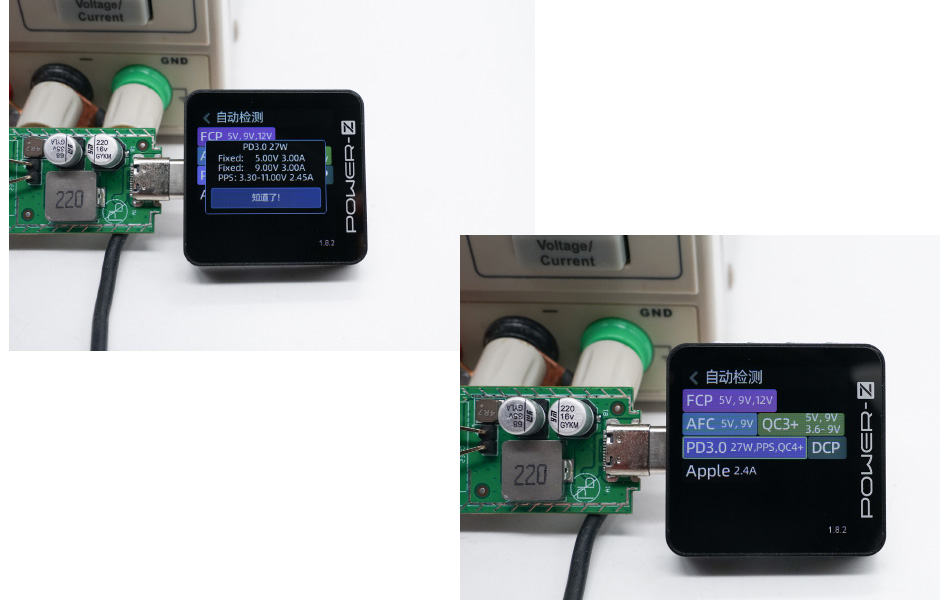

  给PCB板通电,使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP充电协议。

此外PDO报文显示USB-C口还具备5V3A、9V3A两组固定电压档位,以及3.3-11V2.45A一组PPS电压档位。


  长安汽车是中国汽车四大集团阵营企业,目前业务包括长安汽车品牌销售及电商、汽车金融、网约保养等。长安系中国品牌目前用户超过1700万,两度入选央视“国家品牌计划”。


  长安这款单USB-C口车充为前装设计,车载充电连接器通过插针连接器连接供电,并具备单USB-C快充接口,支持27W PD快充和其他快充协议,满足苹果和安卓手机的快充需求。
