乐鱼体育推出30W氮化镓合封芯片CX75GE030DI,专为IPhone15设计!
July 07, 2023

  知名分析师、苹果爆料大神郭明錤的一份报告称,最新调查显示,苹果看好iPhone 15系列改用USB-C接口后的20W USB-C充电器的强劲换机需求,设定2023年第四季度的出货量约7000万颗。

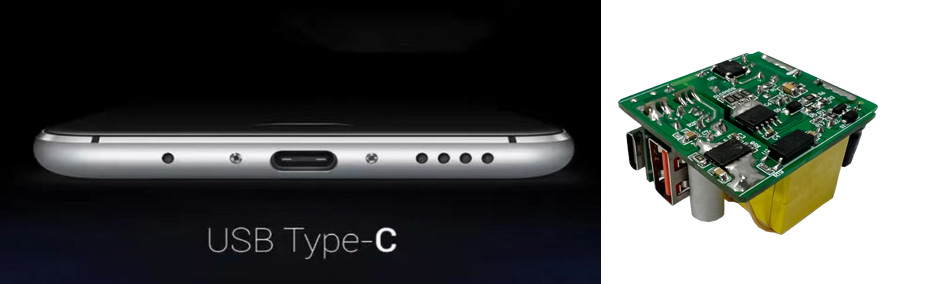

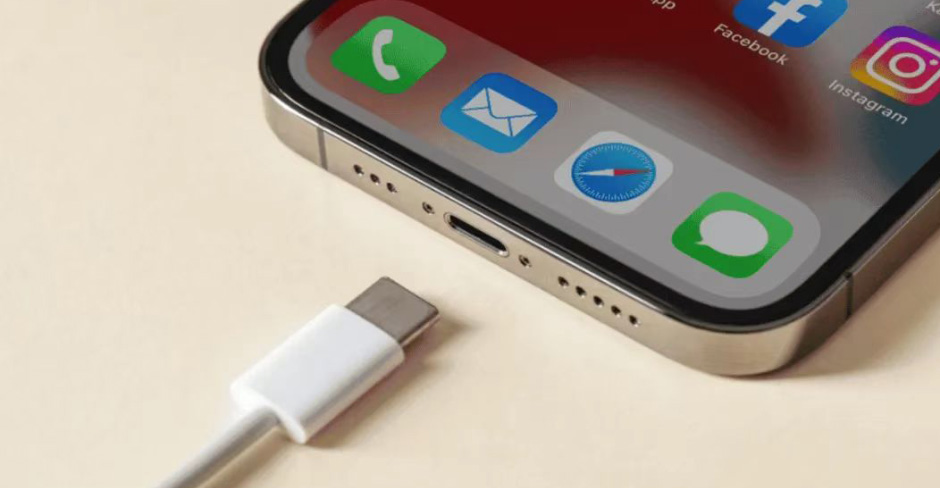

iphone15充电接口

  iPhone 15系列改用USB-C接口,有望提升优化传输和充电速度,他表示USB-C可为iPhone 15提供更快的充电速度 但仅适用于经过认证的线缆。

  乐鱼体育推出30W氮化镓合封芯片CX75GE030DI,专为IPhone15充电器设计!为IPhone15快速充电、安全充电保驾护航!

  CX75GE030DI,集成GaNFET高性能准谐振功率开关

  CX75GE030DI是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关,应用于36W内高性能、低待机功率、低成本、高效率的隔离型反激式开关电源。

  CX75GE030DI的工作频率最高可达200KHZ,可全范围工作在准谐振模式,在轻载时则会工作于burst模式以提升效率, 将23kHz以下的音调能量降至最低,并在操作过程中消除音频噪声。

  CX75GE030DI集成了完备的保护功能,包括:Vcc欠压保护(UVLO),VCC过压保护(Vcc_OVP),输入欠压/过压保护 ,输出过压保护(VO_OVP),FB开短路保护以及副边SR短路保护,CS开短路保护等。

  CX75GE030DI提供了优良的电磁干扰性能,为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。

  特点:

 内置高压GaNFET功率器件

 宽的Vcc工作电压:DC9V-40V

 最高可达200kHz开关频率

 专有软启动电路可降低次级Vds应力

 内置输入过欠压保护

 内置输出过压保护

 内置Vcc过欠压保护

 内置OPP/SSCP保护

 内置引脚开短路保护

 支持外部OTP设置保护

 支持PPS宽范围输出

 DTSOP-7L封装

  应用范围:

 开关式AC-DC电源

 智能小家电

 PC外围供电设备

 笔记本电脑辅助电源

  由于欧盟新的法律规定,苹果公司新的iPhone15系列将会使用USB TYPE-C接口。苹果选择改变接口类型---Type C口必然是大势所趋,一来满足了用户对快速充电、高速传输的刚需;二来可以让用户随时随地实现便携式高效充电。


  乐鱼体育APP体针对20W-65W快充应用,推出了合封/集成氮化镓芯片CX75GDX系列。通过合封氮化镓的高集成设计,简化实际应用过程中的初级电路,有效地减少了初级侧的外围器件数量,从而加速产品上市周期。

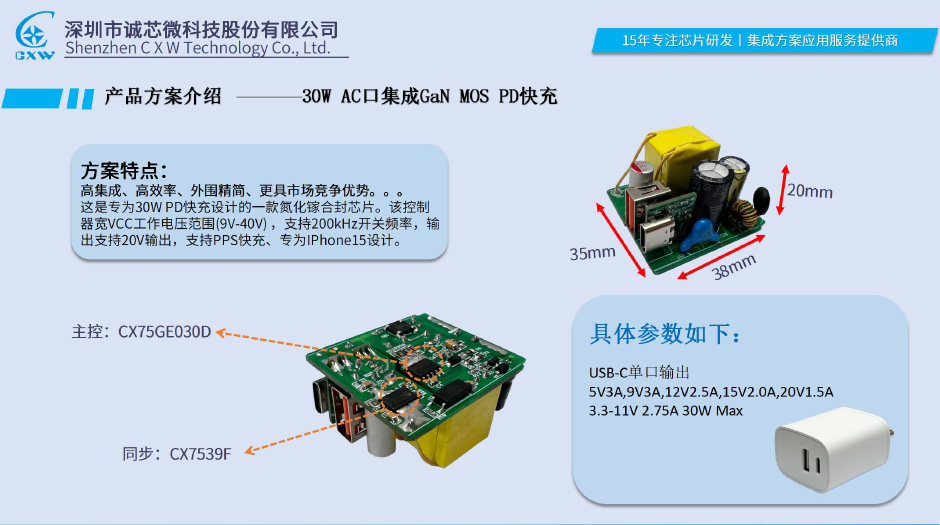

  30W PD快充采用CX75GE030DI合封氮化镓芯片,DTSOP-7L封装。整套方案由CX75GE030DI+CX7539F+CX2982AC构成,模块尺寸为38*35*20mm,功率密度:1.13W/cm3,满载输出效率:93%,输入支持90-264V宽电压,输出功率为30W,支持20V1.5A输出。

  CX75GE030DI是针对高密度、高性能快充电源设计的一款合封氮化镓芯片,最高工作频率200kHz,可用于30W迷你氮化镓快充电源设计,协助电源厂商轻松构建低待机功耗、低成本、高性能的电源完整解决方案,以满足应用中的 CoC V5 和 DoE VI 能效。

  方案特点:

  1、输入电压范围 90VAC~264VAC

  2、 输入待机功耗低于 75mW @230VAC

  3、输出总功率为 30W 单插(5V/3.0A 9V/3A 12V/2.5A 15V/2A 20V/1.5A)

  4、 输出纹波小于 200mV

  5、 具有输出过流保护、短路保护、过温保护等功能

  6、 符合“DOE&COC”6 级能效标准

  7、 通过 EN55032 Class B & FCC Class B 的 EMI 测试标准
