CX8871搭配CX2919AC应用于1A1C双口PD快充,最大功率30W
March 03, 2023

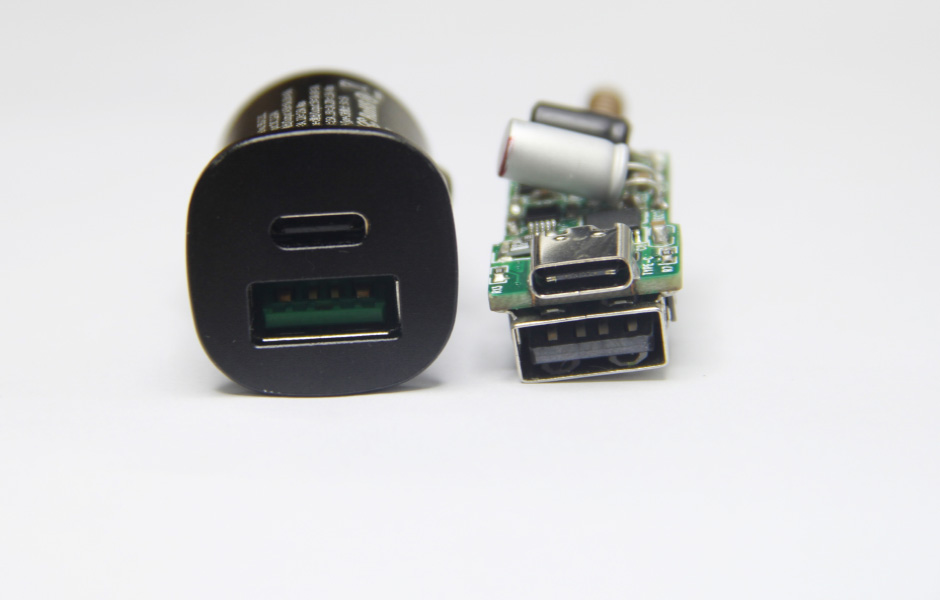

  在USB PD快充兴起的时代,大功率迷你型快充充电器已然成为了智能产品的大势所趋,以下这款迷你1A1C双口快充车充,小巧精致,C口支持多种快充主流协议且具备5/9/12/15/20V等五组固定电压档位,以及3.0-5.9V/3A和3.0-11V/3A两组PPS电压档位。最大30W输出功率能够满足大部分手机产品的快充需求。


  输入:DC 12-24V

  USB-A输出:4.5V/5A、5V/4.5A、9V/3A、12V/2.5A(Max)

  USB-C输出:5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A(Max)

  双口同时输出/总输出:5V/5A,25W

  使用ChargerLAB Power-Z KT001测试仪对车充USB-A口进行协议检测,测得支持APPLE 2.4A、QC2.0、QC3.0、FCP、SCP、AFC等充电协议。

  USB-C口同样支持APPLE 2.4A、QC2.0、QC3.0、FCP、SCP、AFC等充电协议外,还支持USB PD快充协议。

  车充主控芯片采用CX8871。CX8871是一款降压型控制器,该控制器可驱动恒压精度 ±2%(VFB=1.0V)双路输出 8A4A+4A)负载电流。 设计允许 CX8871在4.75V-40V 宽输入电压范围内工作,通过 RT/EN 引脚逻辑电平拉低来实现外部关断功能,并进入待机模式,外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活。

快充协议芯片采用CX2919AC,用于1C1A双口控制。CX2919AC支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、AFC等快充协议,很适合应用在1C1A双端口充电设备上。

  CX8871搭配CX2919AC应用于1A1C双口PD快充,30W最大输出功率,外围仅需两颗MOS、一颗电感极少量其他元器件即可完成高性能高性价比PD快充方案,PCB设计精简,可缩短产品生产周期,该套CX8871+CX2919AC+4040*2+3419方案非常适合小体积USB PD双口车载充电器产品开发。
