CX8823应用于JOYROOM机乐堂2A1C口48W车载蓝牙发射器
September 09, 2022

  CX8823应用于JOYROOM机乐堂带线款2A1C口48W车载蓝牙发射器。USB-C支持30W快充,USB-A支持18W QC快充。提供车载蓝牙方案开发与Demo板测试。

  参数如下:

  DC输入:12-24V

  PD输出:5V3A,9V3A,12V2.5A,15V2A,20V1.5A;(最高20V1.5A)

  PPS:3.3-11V3A

  USB-1/2 QC快充输出:5V3A/9V2A/12V1.5A

  USB1+USB2或USB-A1+A2输出:5V4A

  PD+USB1/2:5V4A

  总输出:30W+18W   共48W

USB-A1口/USB-A2口支持Apple2.4、QC3+、AFC、FCP快充协议

  USB-C口支持QC3+、AFC、FCP、PD3.0、PPS快充协议,具备5V3A/9V3A/12V25A/15V2A/20V1.5A及PPS:3.3-11V3A PPS电压档位。

  当车充处于24V输入时,支持20V1.5A 30W输出;当车充处于12V输出时,则支持12V2.5A 30W输出。USB-C接口可以满足大部分设备的快充需求,3个USB接口也可以同时为3台设备充电,主驾、副驾、行车记录仪,均可以满足同时充电的需求。

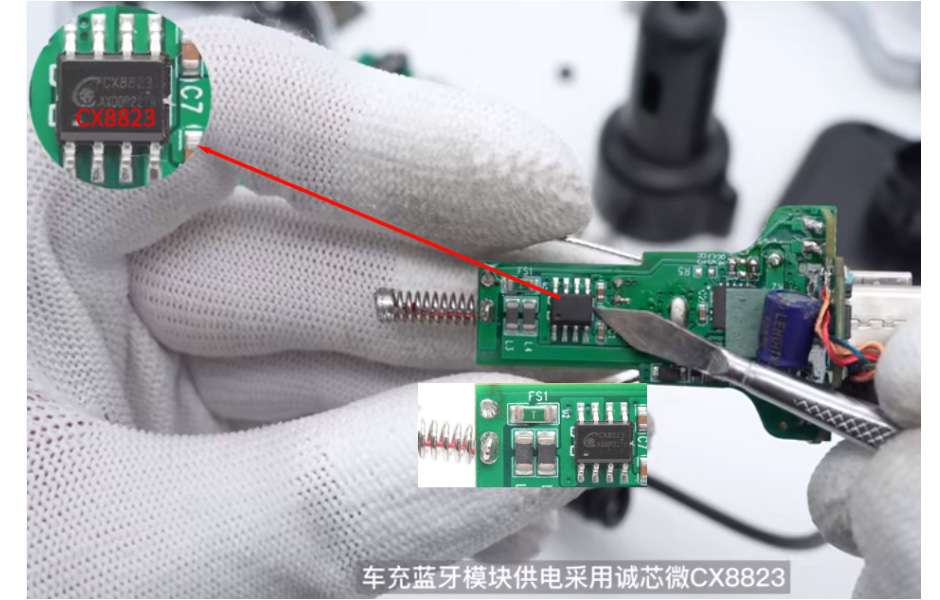

  CX8823用于车充蓝牙模块供电,CX8823是一款输入 8V-30V,内置 High-side 以及 Low-side,可支持 3.1A 持续输出电流,具备高性能的负载响应以及输入电压响应能力,同时具有恒流和精确的恒压控制环路实现负载调整率和线性调整率。CX8823无需外部补偿,可以依靠自身内置稳定环路实现恒流以及恒压控制。

  CX3419应用于USB-A口输出控制,这是一颗P沟道MOS管,-30V耐压-30A, 8mΩ,DFN3.3*3.3封装,多用于PWM应用、负载开关、电源管理等。

机乐堂推出的这款一体式车载蓝牙发射器全套方案采用:蓝牙主控+CX8823+NDP1460QB+XPD977+CX3419

  JOYROOM机乐堂带线款48W车载蓝牙发射器具备2A1C多端口输出,支持30W+18W同时快充,并支持PPS快充,对手机快充兼容性非常好。且这款车充可以根据输入电压的不同,自动调节输出电压档位,配合24V车辆使用时,支持20V PD输出,满足日常笔记本充电需求。
