CX2902:FP6601Q升级版多协议USB快充协议方案测评
June 06, 2022

CX2902:FP6601Q升级版多协议USB快充协议方案测评,提供 CX2902样品申请, CX2902规格书资料及技术支持。

CX2902:USB Type-A口快充协议智能管理芯片方案介绍

乐鱼体育APP“芯”品推荐多协议芯片CX2902,FP6601Q升级版多协议USB快充协议兼容SCP/FCP/QC3.0/BC1.2/APPLE2.4协议等。兼容大部分闪充协议。5V4.5A 4.5V5A输出。小体积快充芯片 SOT23-6封装。

CX2902概述:

CX2902芯片选择性的兼容主流的充电协议,芯片可以智能的识别插入的手机型号,选择最为合适的协议应对手机需要。

USB Type-A 口的 D±连接到芯片,当手机插入到USB Type-A 口后,根据协议的约定,手机和芯片之间将开始互相识别,一旦识别成功,芯片即可响应手机的请求。根据手机的请求信息,芯片通

过 FB 管脚,控制外部的 DC/DC 或者 AC/DC 电源系统,输出合适的电压给手机供电。

在某些应用场合,外部控制器可以通过 FUNC 引脚关闭芯片的快充输出功能,此时芯片只输出 5v 电压。关闭和打开芯片 的快充功能是可以随时进行的,不需要重新启动芯片。 芯片的静态电流<96uA,工作电流依赖于协议,范围80uA~136uA,适合低功耗场合应用,比如移动电源。

兼容常见USB Type-A口快充协议,可以智能识别

手机使用的协议

支持BC1.2充电协议

支持Apple 2.4A充电

兼容高压快充的手机(高通QC2/3、华为FCP、三星AFC)

兼容低压快充的手机(华为SCP)

兼容低压直充的手机

支持动态关闭快充输出

提供华为超级快充,最高电流4A,5A可选

D±耐压13v

静态工作电流<96uA

FB调压精度20mv/step

工作电压范围2.9~5.5v

封装,SOT23-6

应用领域:车充、移动电源、墙充、插座、其他USB Type-A功率输出设备

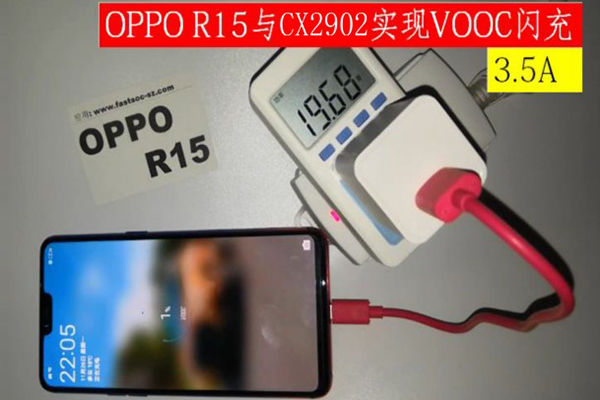

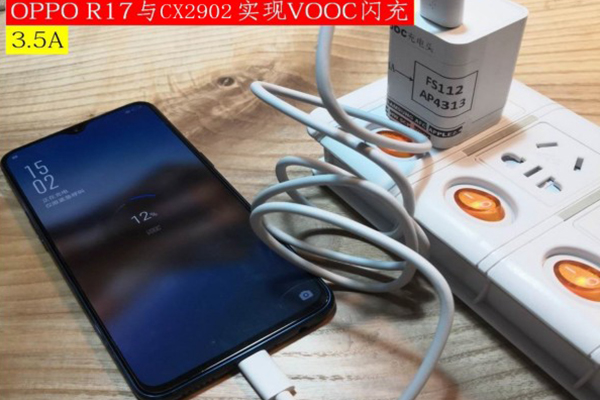

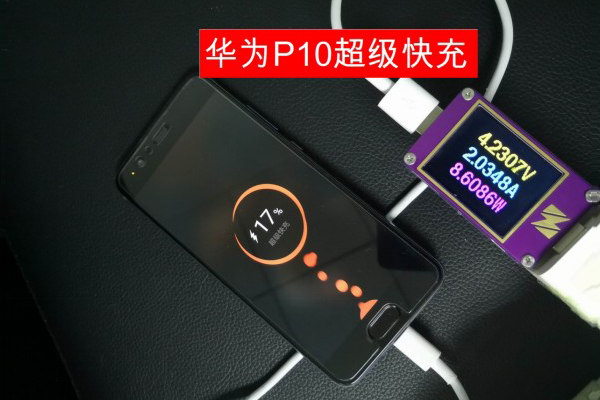

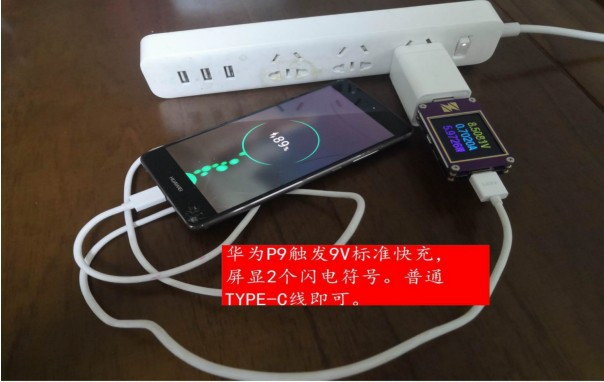

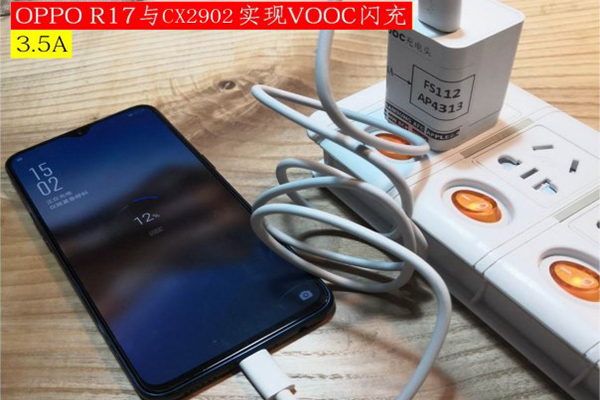

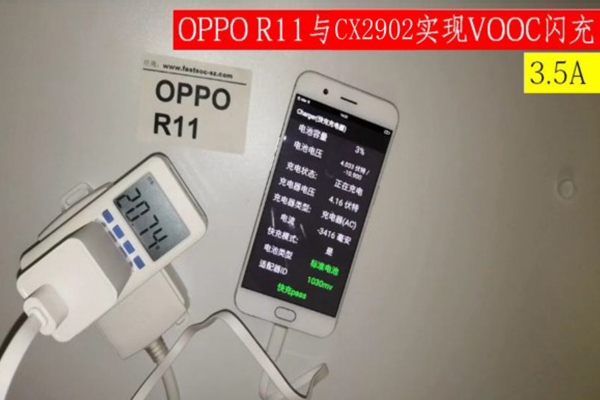

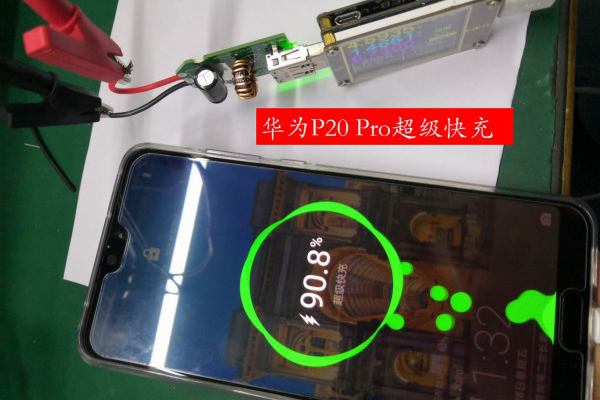

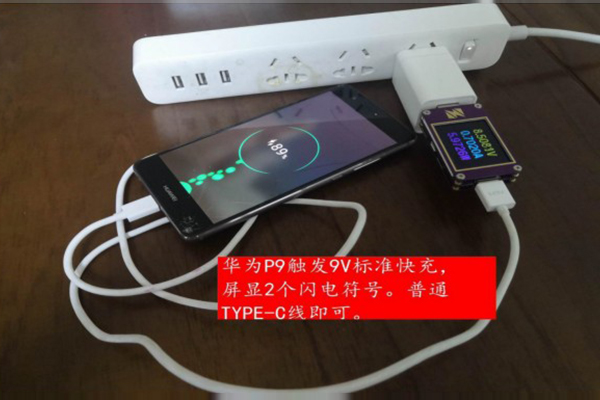

CX2902与国内手机部分机型实测
