首页>产品中心>快充协议芯片>QC协议

  • 型 号 :

    CX2902

  • 保护功能 :

    OVP/UVLO/OCP/OTP等

  • 内置MOS Rds(on) :

    全协议芯片

  • 支持协议 :

    BC1.2充电协议、Apple 2.4A、高通QC2/3、华为FCP、三星AFC、华为SCP等

  • 典型应用 :

    车充、移动电源、墙充、插座

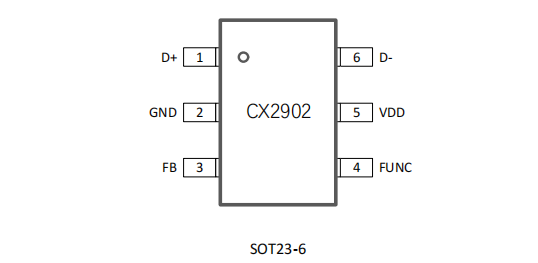

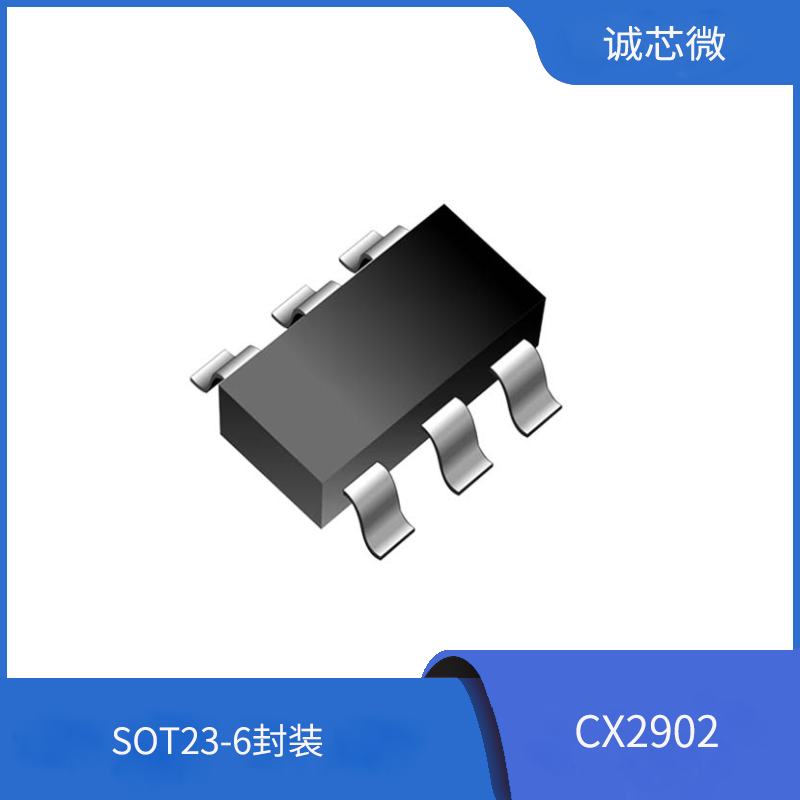

  • 封 装 :

    SOT23-6
样品申领
产品规格书下载

产品导航
  • 产品详情

CX2902芯片选择性的兼容最为合适的协议应对手机需要。

USB Type-A 口的 D±连接到芯片，当手机插入USB Type-A 口后，根据协议的约定，手机和芯片

之间将开始互相识别，一旦识别成功，芯片即 可响应手机的请求。根据手机的请求信息，芯片通 过 FB 管脚，控制外部的 DC/DC 或者 AC/DC 电源系统，输出合适的电压给手机供电。

在某些应用场合，外部控制器可以通过 FUNC 引脚关闭 芯片的快充输出功能，此时芯片只输出 5v 电压。关闭和打开 芯片 的快充功能是可以随时进行的，不需要重新启动 芯片。 芯片的静态电流<96uA，工作电流依赖于协议，范围：80uA~136uA，适合低功耗场合应用，比如移动电源。

特点：

兼容常见USB Type-A口快充协议，可以智能识别

手机使用的协议

支持BC1.2充电协议

支持Apple 2.4A充电

兼容高压快充的手机（高通QC2/3、华为FCP、三星AFC） 

兼容低压快充的手机（华为SCP） 

兼容低压直充的手机

支持动态关闭快充输出

提供华为超级快充，最高电流4A，5A可选

D±耐压13v  静态工作电流＜96uA

FB调压精度20mv/step

工作电压范围2.9~5.5v

封装，SOT23-6

应用：

  车充

移动电源

墙充

插座

其他USB Type-A功率输出设备
