如何选择乐鱼体育降压芯片产品
March 03, 2022

350KHz工作频率,同系列1-3A车充IC方案,CX8508 CX8509  CX8505

1-1.8A方案(CX8508)

CX8508 是一款单芯片同步降压稳压器,内置MOS,在输入电压4.75v-25v范围,最大可达到1.8A电流,采用的电流控制模式有快的瞬间响应和不间断的过流检测,具有软启动过温保护,在待机模式下电流仅为1 μA,

如何选择乐鱼体育降压芯片产品

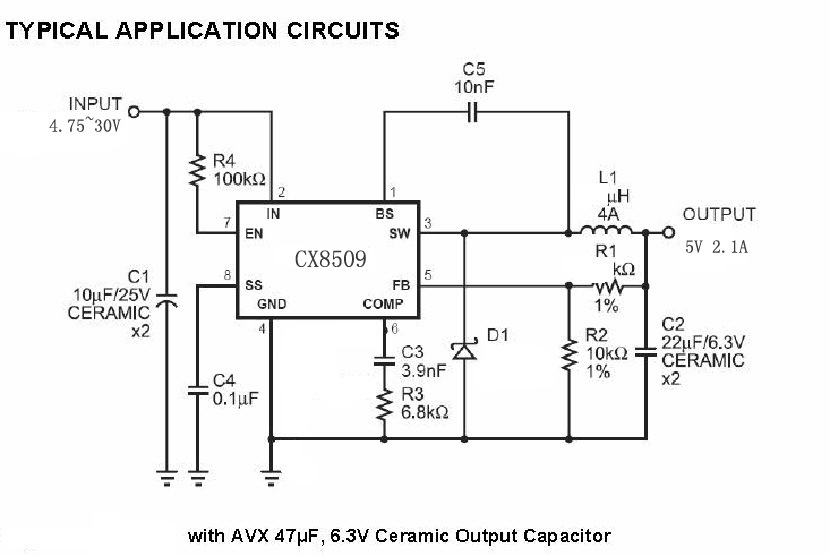

1.8A-2.1A方案(CX8509)

CX8509是一款单芯片的同步降压稳压器。在输入电压范围内可提供持续的2.1A负载电流,采用的电流控制模式有快的瞬态响应和不间断的过流检测,具有软启动、低压保护、过温保护、过流保护等功能,在待机模式下电流仅为0.3μA。


如何选择乐鱼体育降压芯片产品


2.4A-3A方案(CX8505)

CX8505是一款单芯片的同步降压稳压器。在输入电压范围内可提供持续的3A负载电流,采用的电流控制模式有快的瞬态响应和不间断的过流检测,具有软启动、低压保护、过温保护、过流保护等功能,在待机模式下电流仅为0.3μA。


如何选择乐鱼体育降压芯片产品


100KHz工作频率,同系列1.5-3A过认证车充IC方案,CX8502 CX8503  CX8512

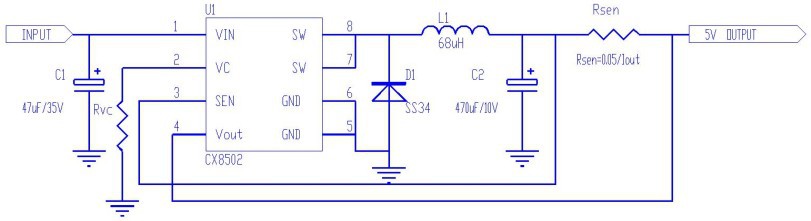

1.5-2.1A过认证车充方案(CX8502)

CX8502是一颗车载充电器芯片,采用SOP8封装,内置MOS,输入范围10V~40V(典型为12V、24V),输出为5V,最大输出电流为2.4A/1A(具体值由检流电阻Rsen决定)。在负载很重时(Iload需求>2A/1A),实现恒流功能(CC),Iload实际=2A/1A,设计精度8%;在负载较轻时(Iload<2a 1a='' span=''>),实现恒压功能(CV),Vo=5V,设计精度3%。并带有OTP、OVP、OCP、短路保护、cable补偿,提供轻载工作模式。


如何选择乐鱼体育降压芯片产品

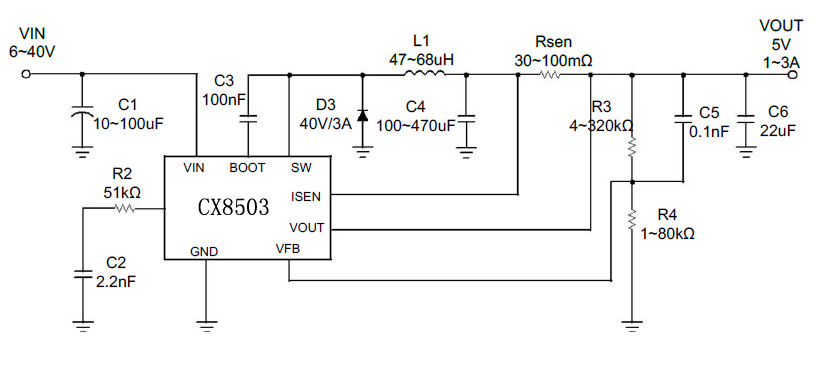

2.4A-3A过认证车充方案(CX8503)

CX8503是一款宽输入电压,工作在恒定输出电压模式或恒定输出电流模式的高效率恒流恒压转换器。CX8503提供低脉动功率,高效率,和良好的瞬态特性。PWM控制电路占空比0%-90%。CX8503内置过流保护和短路保护外,它还可以通过一个电阻设置。外部补偿系统很稳定,可试用低ESR输出电容器。


如何选择乐鱼体育降压芯片产品

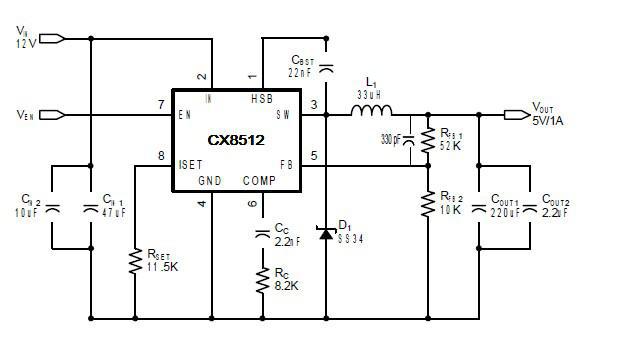

2.1A-2.4A方案(CX8512)

CX8512是一个宽输入电压范围的DC/DC降压芯片,可以提供CV(恒定输出电压)或者CC(恒定输出电流)两种工作模式。CX8512可以提供高达2.4A的输出电流,200 kHz的开关频率,满足EES EMI设计的需求。CX8512具有精准的限流功能,不需要使用昂贵的限流传感器和高精密电阻,使它成为帯限流功能充电器方案的首选。消除不必要的功率损耗,比传统的开关电源芯片效率更高。具有限流功能,过温保护、过流保护功能。采购SOP-8封装,只需要较少的外围元器件。


如何选择乐鱼体育降压芯片产品


100KHz工作频率,外置MOS

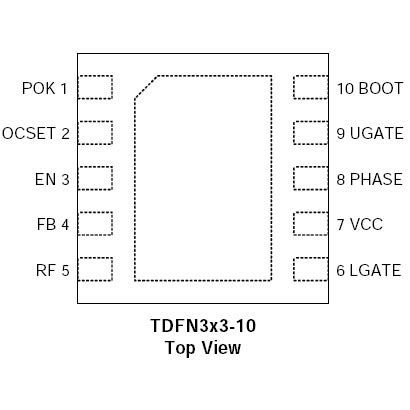

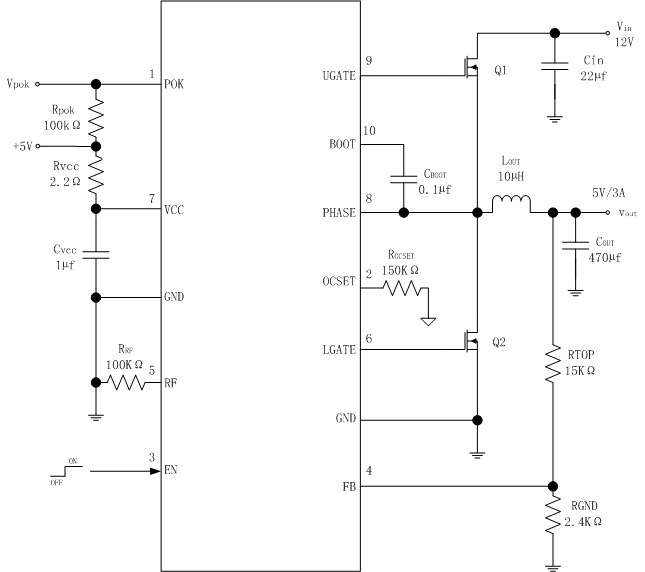

4.2A外挂MOS过认证车充方案(CX8507)

CX8507是一款PWM同步整流,驱动N沟道MOSFET 的控制器。CX8507是一款DC-DC降压芯片,用在笔记本电脑里的芯片或RAM。CX8507提供良好的瞬态响应和准确的直流电压输出在PFM或PWM模式下。在脉冲频率模式(PFM)下提供过轻到重负载,负载调制的开关频率的效率非常高。转换器工作在PWM模式下几乎恒定频率,低噪声的要求。


如何选择乐鱼体育降压芯片产品

如何选择乐鱼体育降压芯片产品
