乐鱼体育推出33W单C超MINI氮化镓方案,CX2006来助力!
July 07, 2021

近日,乐鱼体育APP推出了一款基于CX2006控制器的33W超MINI氮化镓充电器,可驱动氮化镓开关管,减小体积,提高功率密度,让充电器享受到氮化镓高频高效率带来的利好优势。

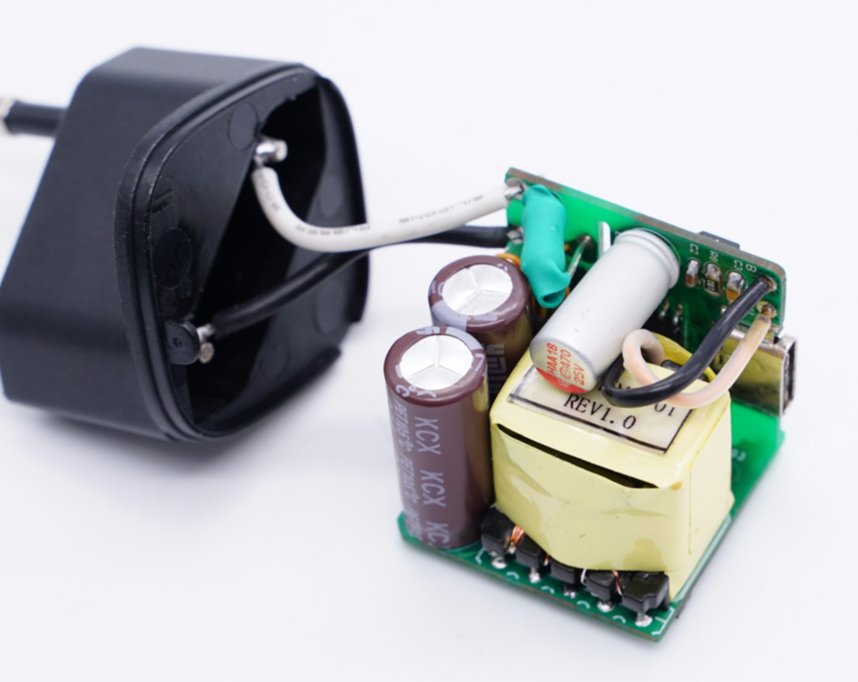

先奉上33W氮化镓PD快充外观

 乐鱼体育推出33W超MINI氮化镓方案,CX2006来助力!

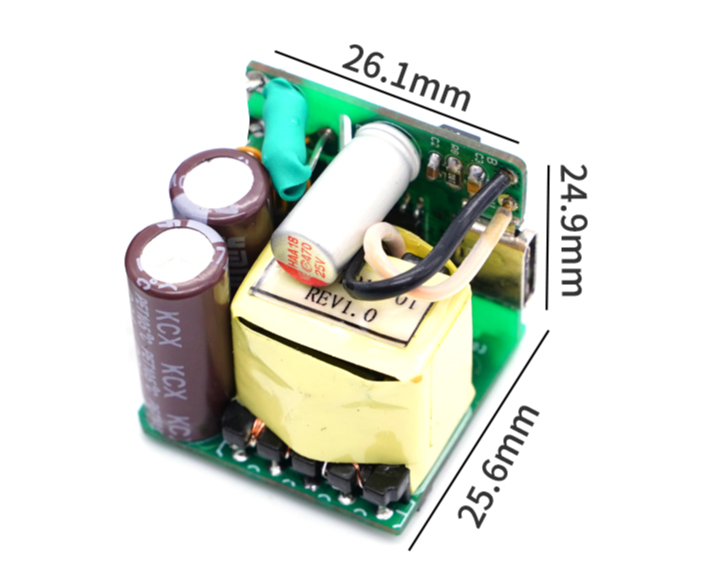

该款33W氮化镓充电器采用INN氮化镓开关管,通过氮化镓的高频优势缩小充电器体积。同时CX2006控制器可兼容其他品牌氮化镓器件使用,并可用于充电器和开关电源等场合使用。

 乐鱼体育推出33W超MINI氮化镓方案,CX2006来助力!


该款33W氮化镓PD快充初级采用CX2006,这是一颗峰值电流模式PWM控制器,用于反激电源转换器。CX2006支持DCM和CCM工作模式,重载下工作频率为112KHz定频,中载由输出电压控制在降频模式下运行,减小开关损耗。轻载和空载时跳频工作,进一步降低开关损耗,以提升能效,实现低于100mW的待机功耗,并满足六级能效要求。



CX2006内置软启动,支持抖频改善EMI性能,内置跳频模式可改善轻载效率并降低待机功耗。支持无音频噪声运行。内置同步斜坡补偿,内置前沿消隐功能。芯片支持过载保护,支持逐周期过流保护。芯片具有供电过压保护、欠压保护和钳位功能。内置过热保护,支持整流管短路保护。采用小巧的SOT23-6封装,适用于充电器、电源适配器、机顶盒电源、开放式开关电源和辅助电源等。


充电器次级采用内部集成同步整流管的多模式同步整流器CX7538D,其内部集成100V耐压,导阻10mΩ的同步整流管,支持CCM/QR/DCM工作模式,最高支持200KHz工作频率,静态电流低,相比传统肖特基整流方式可提高2-6%效率,支持3A输出电流。

CX7538D支持3.3-20V宽电压输出,外围仅需一颗电容,低静态电流满足六级能效要求。

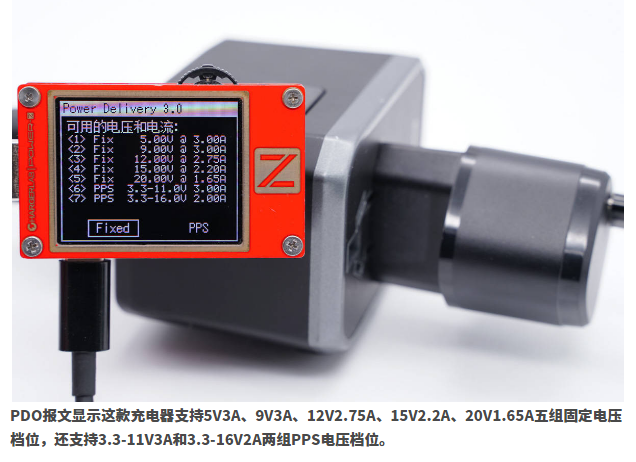

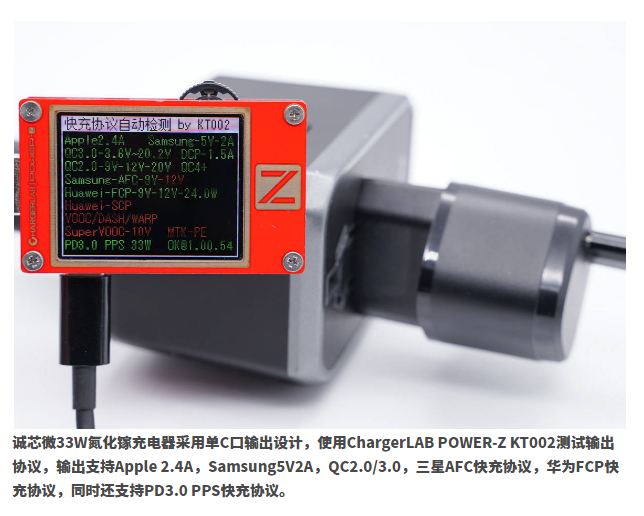

再奉上这款33W氮化镓PD快充兼容性测试:


 乐鱼体育推出33W超MINI氮化镓方案,CX2006来助力!

 乐鱼体育推出33W超MINI氮化镓方案,CX2006来助力!

 乐鱼体育推出33W超MINI氮化镓方案,CX2006来助力!

 乐鱼体育推出33W超MINI氮化镓方案,CX2006来助力!

 乐鱼体育推出33W超MINI氮化镓方案,CX2006来助力!

 乐鱼体育推出33W超MINI氮化镓方案,CX2006来助力!



乐鱼体育推出的CX2006控制器可直接驱动氮化镓开关管,通过使用氮化镓开关管,提高充电器的板端功率密度接近2W/CC。搭配CX7538D同步整流器,可达成六级能效低待机功耗要求,满足严苛的能耗要求,并提高充电器的转换效率。

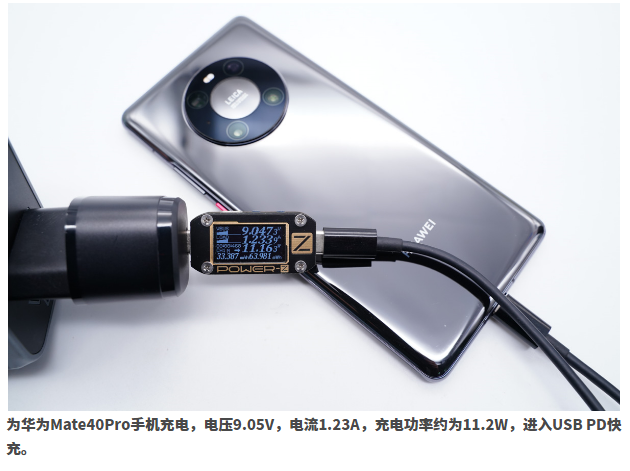

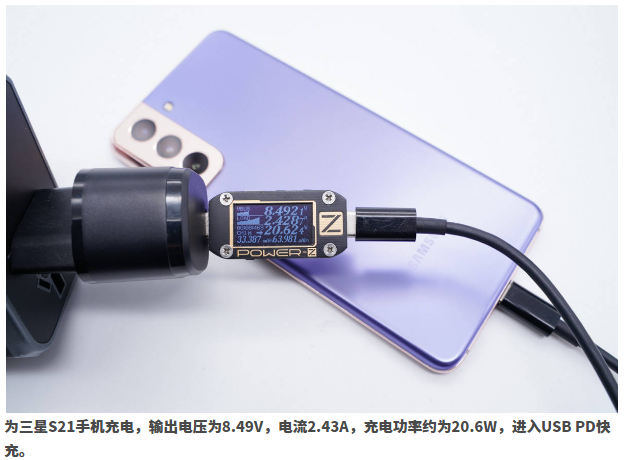

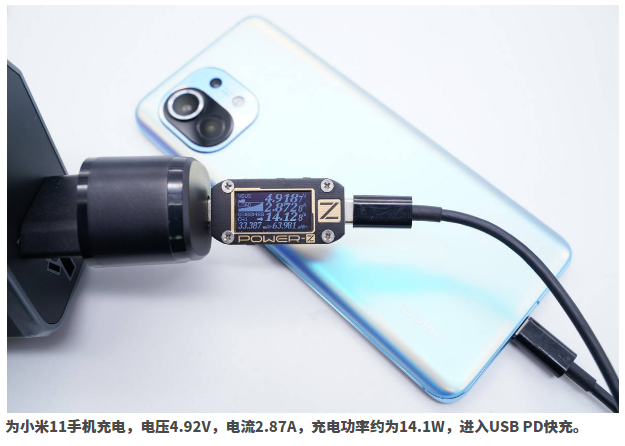

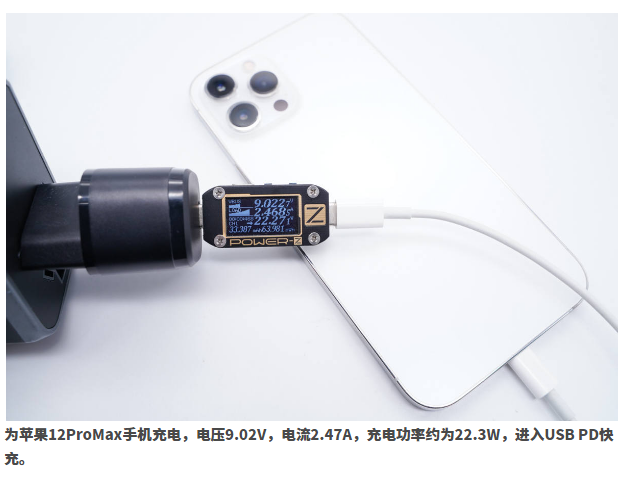

通过兼容性测试,33W氮化镓充电器对主流品牌手机均能开启快充,并以最高功率充电。CX2006这款主控芯片还可搭配其他氮化镓器件,满足不同功率段需求。
