  • 型 号 :

    CX7539

  • 待机功耗 :

    150kHz(频率)

  • 工作模式 :

    CCM/QR/DCM

  • 控制方式 :

    60V/8mΩ

  • 应 用 :

    PD快充、 适配器 、反激转换器

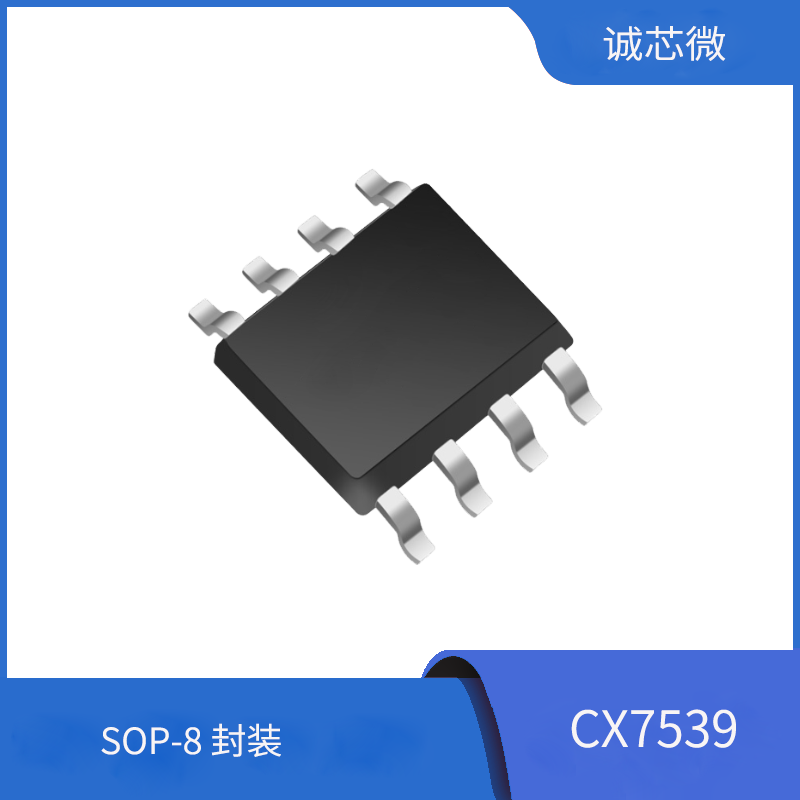

  • 封 装 :

    SOP-8L
样品申领
产品规格书下载

产品导航
  • 产品详情

概述:

CX7539是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗，极大 提高了系统的转换效率，大幅降低了整流器件的温度。

CX7539是一款内置高压 NMOSFET 同步整流开关，且具有极低的内阻，可提供系统高达4A以上的应用输出；IC 通过检测集成 MOSFET 的源漏电压来决定其开关状态，能够兼容连续模式、非连续和准谐振工作模式的反激转换器。

CX7539 采用特有VDD供电技术，可以保证在原边控制系统恒流和恒压两种工作状态下，芯片都不会欠压工作。

特点:

兼容 CCM/QR/DCM 模式

特有的VDD供电技术

4.5A 驱动电流保证MOSFET快速关断

600uA 低静态电流

支持开关电源频率最高至150kHz

低输出电压工作

封装：SOP-8L

应用范围:

 PD、QC 快充电源

 多口 USB 充电器

 低压大电流开关电源


产品标签 :
